Затвор дисковый нержавеющий AISI 304

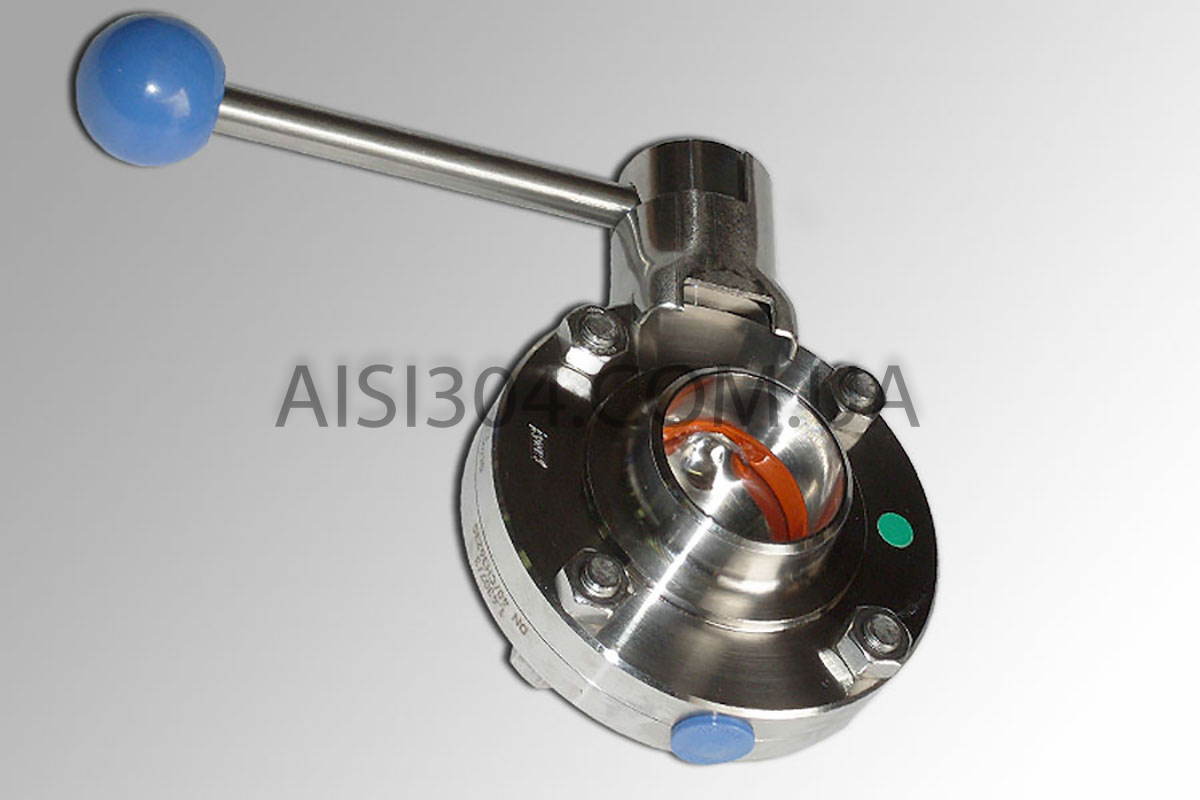

Затвор дисковый нержавеющий (заслонка шиберная, баттерфляй) зачастую используется в системах из нержавеющих труб. На складе имеются затворы дисковые сварка/сварка, резьба/резьба, резьба/сварка размеры Ду 25 - Ду 150 из стали AISI 304.
Содержание:
1. Технические характеристики затвора дискового (таблица)
2. Затвор дисковый сварка/сварка AISI 304 (размеры и таблица)
3. Затвор дисковый резьба/резьба AISI 304 (размеры и таблица)
4. Затвор дисковый резьба/сварка AISI 304 (размеры и таблица)
5. Заслонка шиберная нержавеющая AISI304: фото
6. Как выбрать затвор дисковый: видео
7. Область применения затвора дискового нержавеющего
Технические характеристики затвора дискового (таблица).
Внизу представлена таблица с техническими характеристиками затвора дискового нержавеющего .
Марка металла |
Контактирующий с продуктом |
304L/316L (DIN-1.4307/1.4404) кованые |
Не контактирующий с продуктом |
304 (DIN-1.4301) |
|
Материал уплотнения |
Стандартный |
Silikon |
Все материалы уплотнения соответствуют FDA 177.2600. |
||
Температура |
Непрерывная рабочая температура |
-20 ° C ~ +135 ° С (EPDM) |
Температура стерилизации |
150 ° C (максимум 20 минут) |
|
Давление |
Рабочее давление |
0 ~ 10 бар |
Управляющее давление воздуха |
5 ~ 8бар |
|
Обработка поверхностей |
Внутренняя поверхность |
R ≤ 0,8 мкм |
Внешняя поверхность |
R ≤ 1.6мкм |
|
Соединение |
Стандартное |
Сварной конец: DIN11850 серия 2 |
Сварной конец: стандартная дюймовая труба |
||
Способы соединения: сварка, резьба, хомут, фланец |
||
Опции |
Smart-контроллер |
24V DC |
Электромагнитный клапан (1 или 2) |
||
Датчик положения |
24V DC |
|
NPN / PNP датчик положения (2) |
Контакты

Контакты

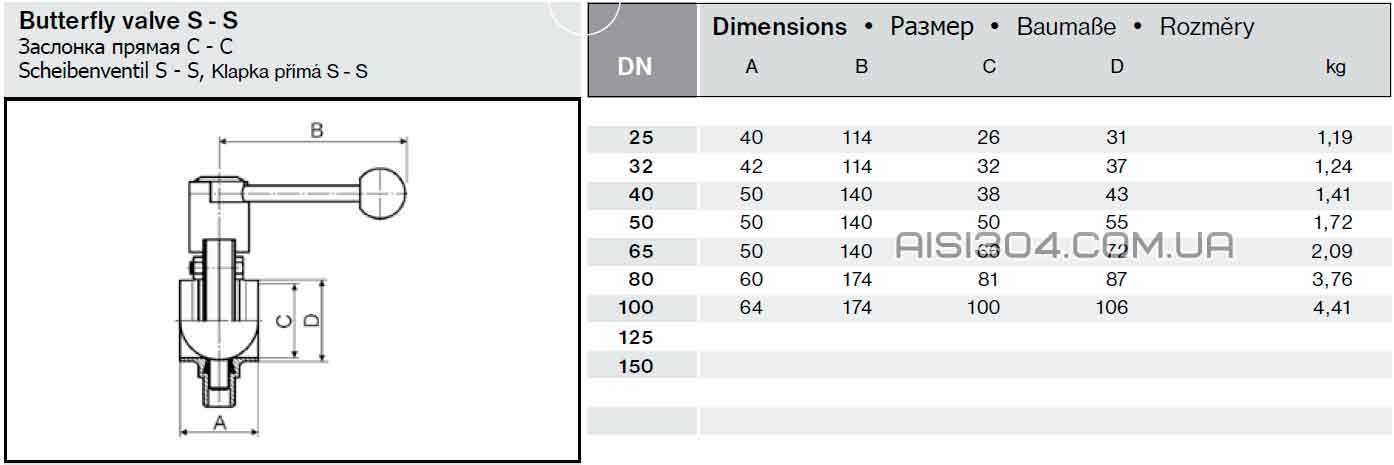

Затвор дисковый сварка/сварка AISI 304

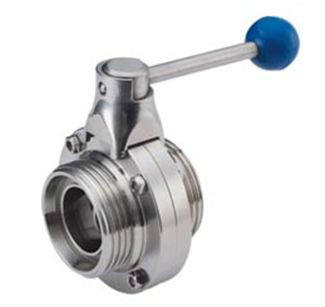

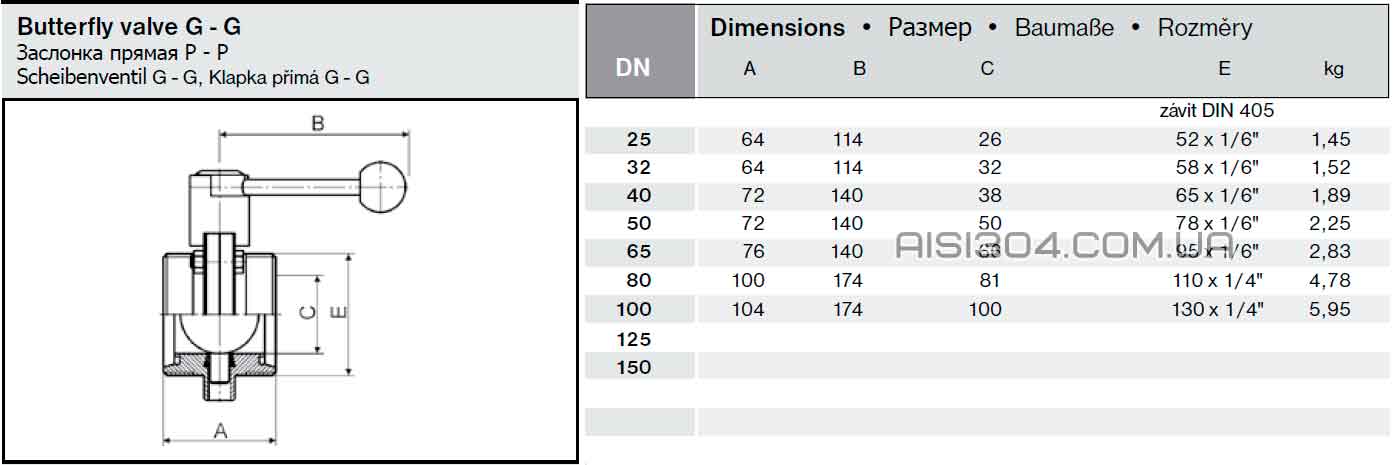

Затвор дисковый резьба/резьба AISI 304

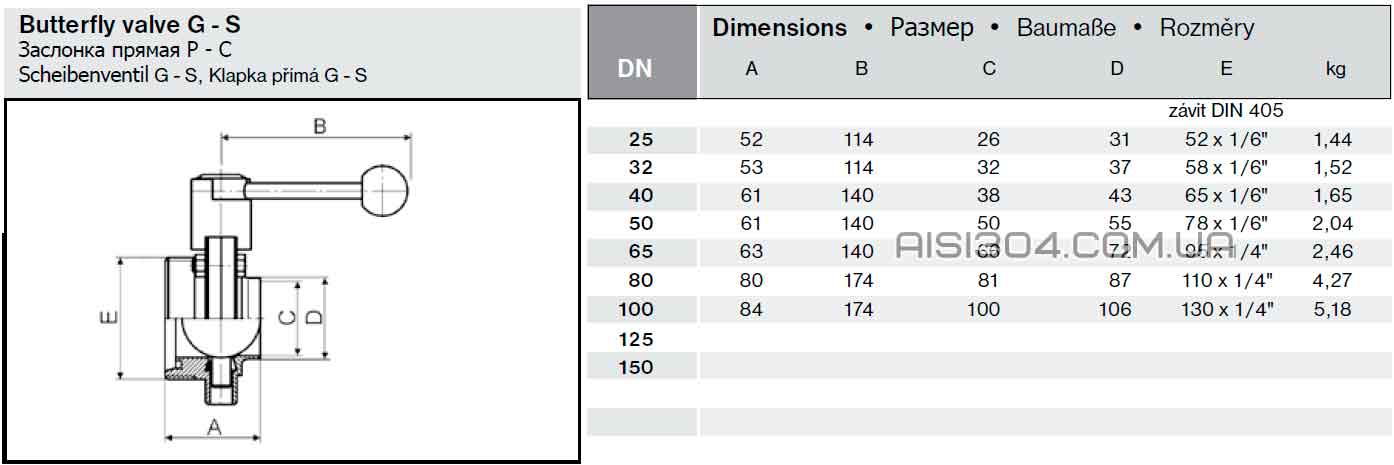

Затвор дисковый резьба/сварка AISI 304

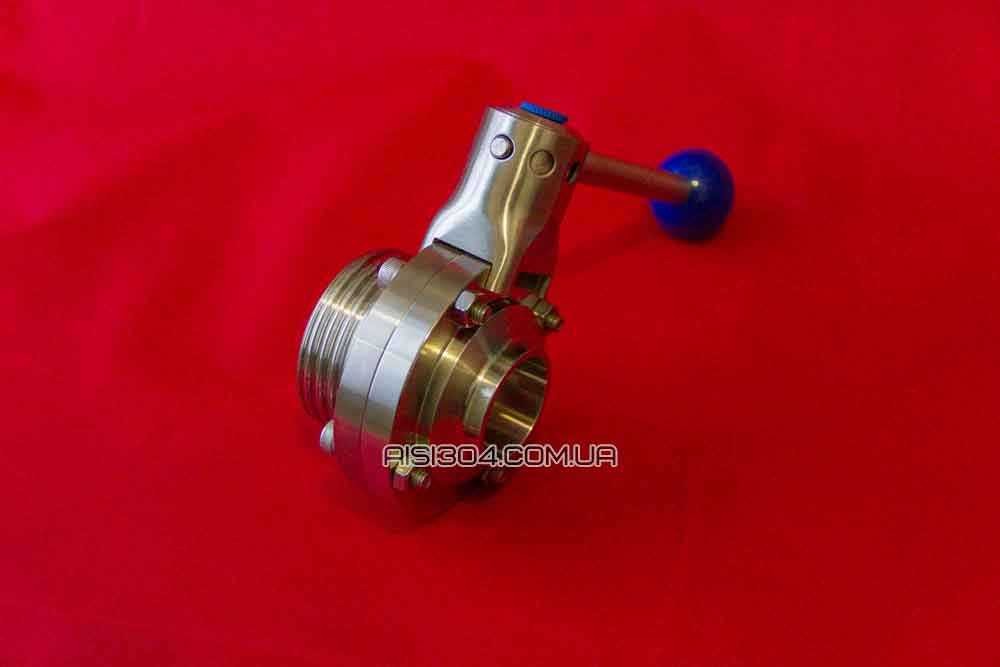

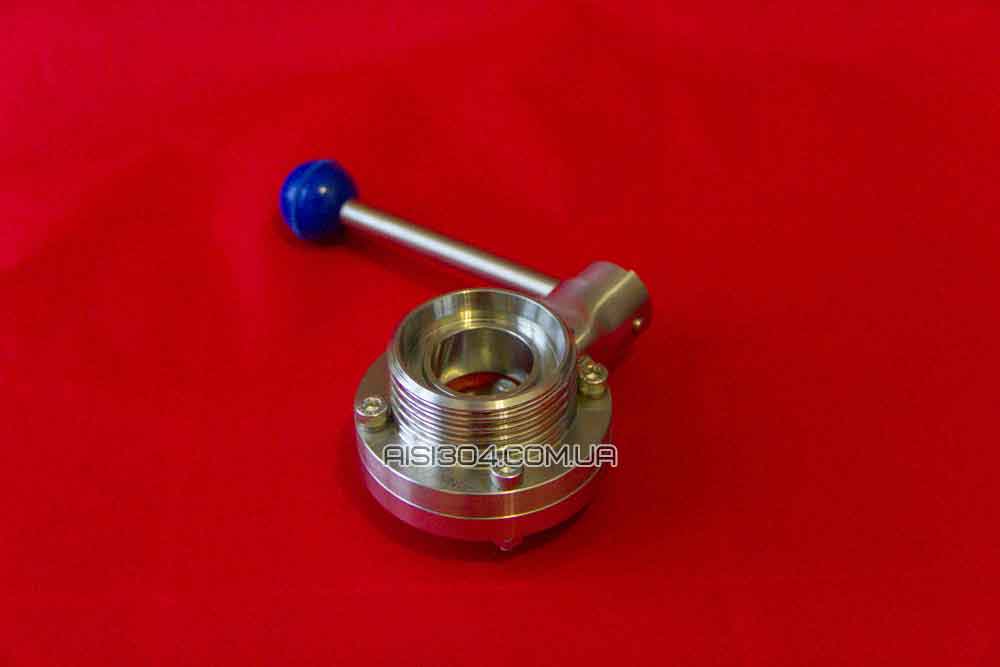

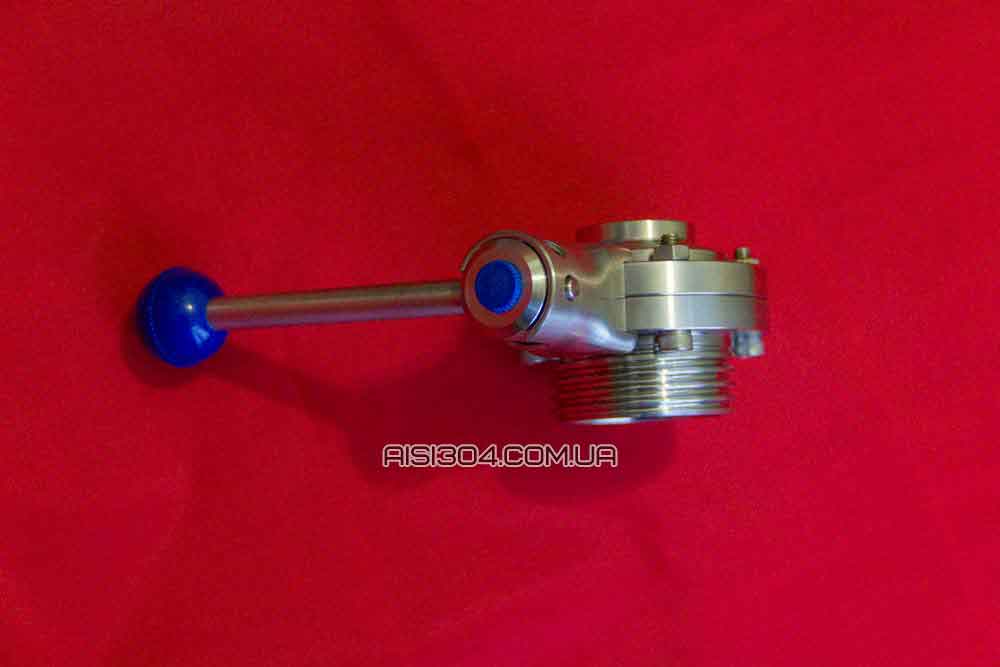

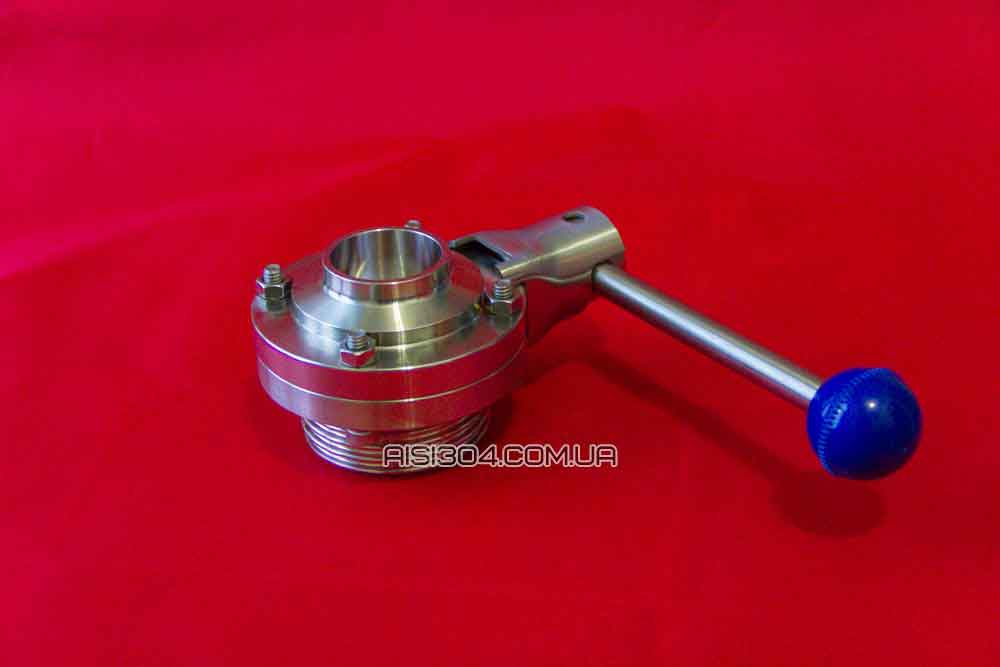

Заслонка шиберная нержавеющая AISI304: фото
Как выбрать затвор дисковый: видео
Как правильно выбрать и купить затвор дисковый нержавеющий под сварку: видео
Область применения затвора дискового нержавеющего Баттерфляй
Затвор дисковый нержавеющий (заслонка шиберная, баттерфляй) часто применяется на заводах молочного производства, пивного, подсолнечного производства и прочих пищевых производствах.
Данная деталь трубопровода регулирует поток прохождения жидкости по трубам.
Принцип работы затвора дискового нержавеющего
Задвижка поворотная нержавеющая баттерфляй может управляться таким способом:
• Пневмопривод – присутствует в трех исполнениях: нормально открытый, нормально закрытый, воздух/воздух.
• Электропривод
• Ручной привод – ручка с пластмассовым шариком и «ручка-клешни» многопозиционная.
Затвор дисковый поворотный с электроприводом используется крайне редко. Его обычно заменяют на затвор дисковый нержавеющий с пневмоприводом.
Главной особенностью затвора дискового нержавеющего есть то, что при его помощи вы можете плавно регулировать поток жидкости протекающего в трубопроводе.
Тип присоединения:
резьба – резьба G – G – крепиться с помощью молочной гайки;
сварка – сварка S – S – приваривается с двух сторон;
резьба – сварка G – S – под гайку шлицевую с одной стороны и с другой – под приварку.
Затвор дисковый поворотный Ду 50 сварка/сварка самый ходовой размер. Купить его можно в нашей компании оставивши заявку любым удобным для вас способом.
Затвор дисковый нержавеющий Ду 150 сварка/сварка мы привезем в Украину в течении одной недели. Также закомплектуем ответными частями – гайка молочная нержавеющая Ду 150 и штуцер конический нержавеющий Ду 150.
Затворы дисковые поворотные цена в Киеве можете узнать по телефону или электронной почте указанных в разделе «контакты».
Ручка для затвора дискового нержавеющего (заслонки шиберной).
Вкладыши для затвора дискового нержавеющего (заслонки шиберной).
