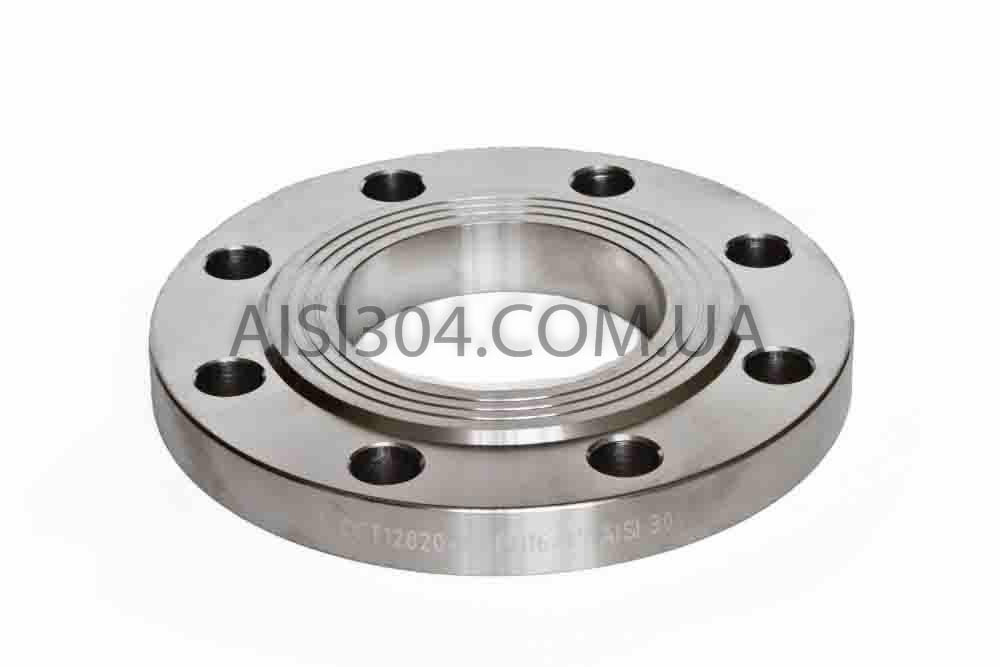

Фланцы нержавеющие aisi304     Фланцы нержавеющие плоские AISI304

     Одним из наиболее распространённым и часто используемом видом присоединения в трубопроводной арматуре является - фланец. Попробуем перечислить основные преимущества фланца нержавеющего:
• частый монтаж и демонтаж изделий без значимых повреждений
• высокая степень герметизации в местах стыка с возможностью их подтяжки
• наибольшая прочность деталей
• использование больших давлений и размеров, вплоть до 100 атм. и ду 600, а то и больше.

     Несмотря на это нужно не забывать про недостатки фланцевых присоединений:
герметичность со временем ослабляется
трудоемкие работы в плане монтажа и демонтажа конструкции
размер фланцев и вес будет большим с увеличением давления и условного прохода.
     Фланец нержавеющий– выточенное кольцо с листа с равномерными отверстиями друг напротив друга для нержавеющих болтов и шпилек. Фланцы нержавеющие монтируются попарно в комплекте.
     Фланцы нержавеющие плоские отличаются как по давлению – 10 атм, 16 атм, 25 атм, 64 атм., так и размерам – от ду20 до ду 800.

Контакты

Детали из нержавеющей сталиДетали из нержавеющей стали

Стандарты фланцев нержавеющих. Все размеры в таблицах:

Фланцы нержавеющие плоские AISI304 DIN 2573 PN6

Фланцы нержавеющие плоские AISI304 DIN 2576 PN10

Фланцы нержавеющие плоские AISI304 DIN 2642 PN10

Фланцы нержавеющие плоские AISI304 DIN 2631 PN6

Фланцы нержавеющие плоские AISI304 DIN 2632 PN10

Фланцы нержавеющие плоские AISI304 DIN 2633 PN16

Фланцы нержавеющие плоские AISI304 DIN 2565 PN6

Фланцы нержавеющие плоские AISI304 DIN 2566 PN10 / PN16

Фланцы нержавеющие глухие AISI304 DIN 2527 PN10



По типу фланцы различают:

• фланец плоский нержавеющий
• фланец воротниковый нержавеющий
• фланец глухой нержавеющий

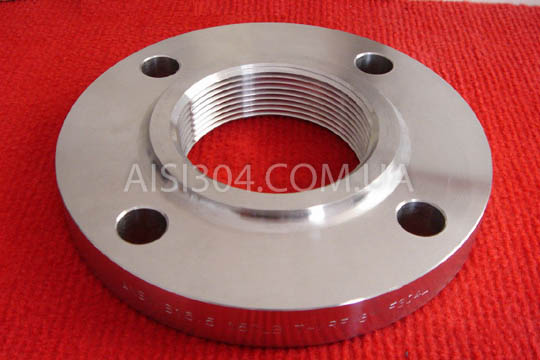

flanec aisi304 04

Фланец резьбовой нержавеющий aisi304

     Для изготовления фланцев из нержавеющей стали используют в основном такие три марки стали:
* AISI 304(AISI304L) по стандарту США , 1.4301 по Европейской норме (EN) или 08Х18Н10 по ГОСТу.
* AISI 321 по стандарту США , 1.4541 по Европейской норме (EN) или 12(08)Х18Н10 по ГОСТу.
* AISI 316 (AISI316L(Ti)) это обозначение стали по стандарту США , 1.4571 по Европейской норме (EN) или 10Х17Н13M2T по ГОСТу.

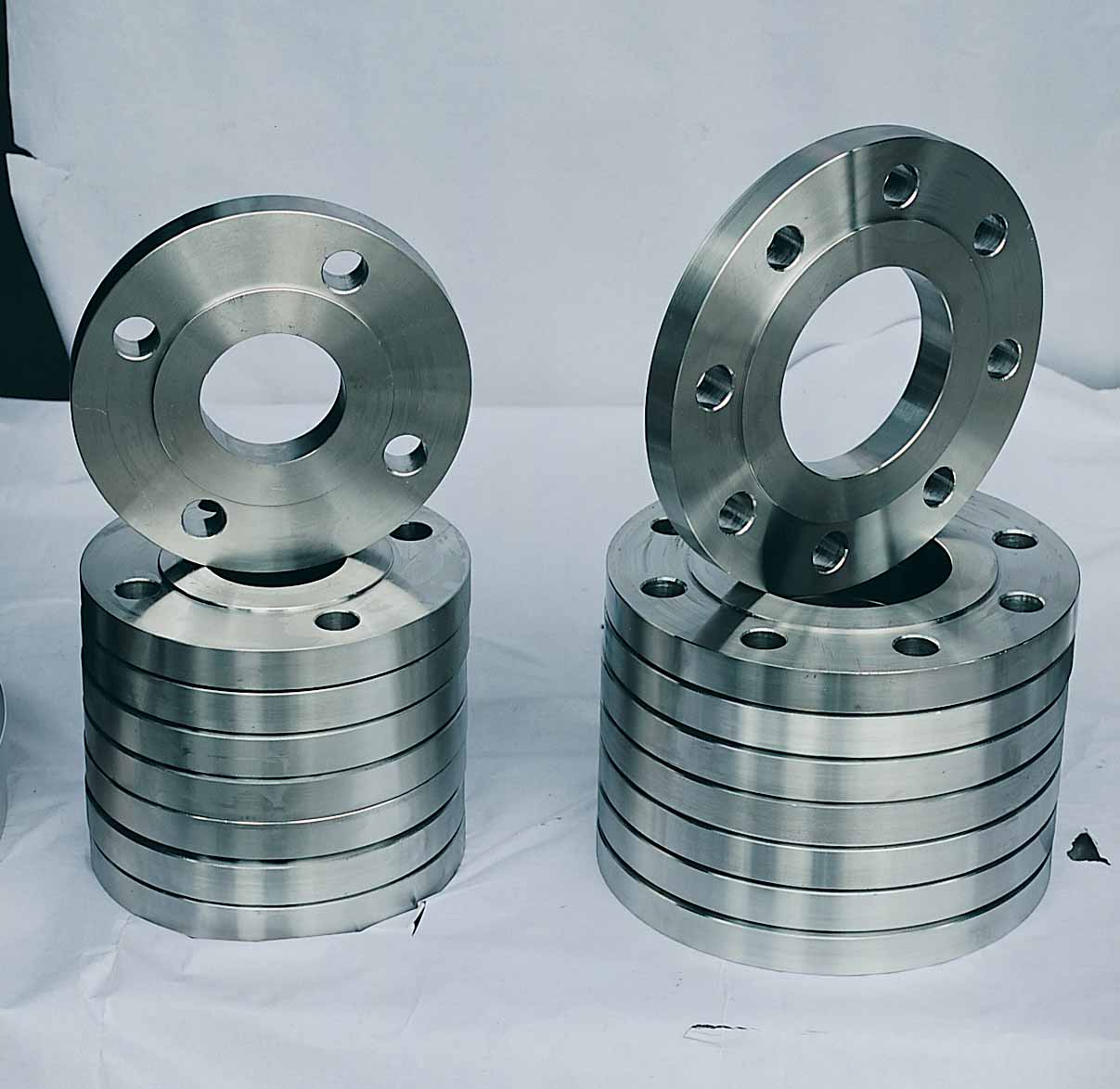

flanec aisi304 05

Фланцы изготавливаются в соответствии таким стандартам:

• плоские фланцы — ГОСТ 12820-81;
• воротниковые фланцы — ГОСТ 12821-81, также воротниковые фланцы могут изготавливаться по стандартам DIN 2633, с конструкциями и размерами по DIN 2633;
• свободные фланцы на приварном кольце — ГОСТ 12822-80.

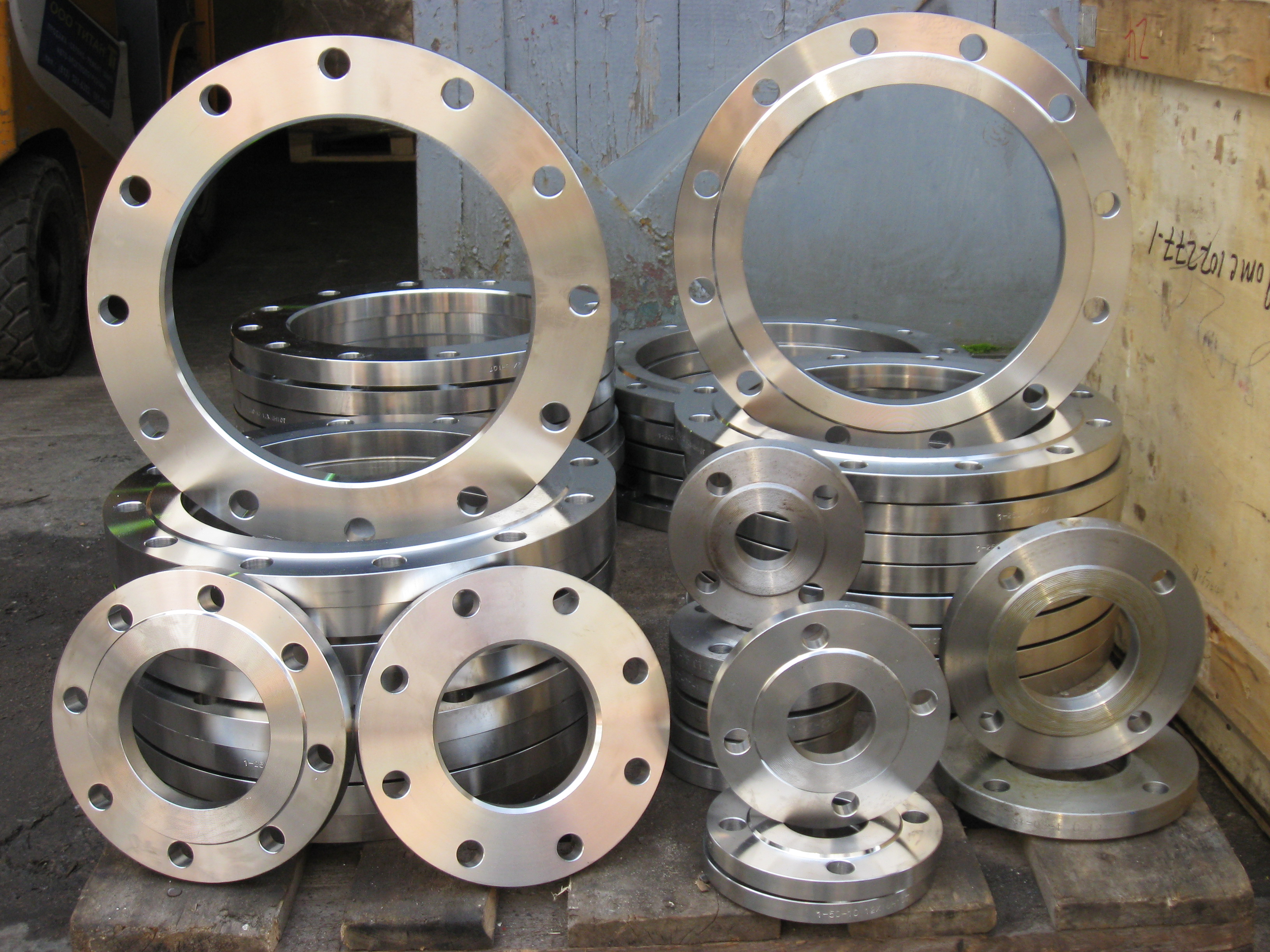

flanec aisi304 06

Наименование

Ед. измерения

Вес

Цена без НДС

Цена с НДС

Фланцы  плоские

Фланцы  плоские. н/ж 16 атм

фланец  ворот. нерж. ф  15/21.3*16 атм. A304 (08H18N10)

шт.

0,65

136,27

163,52

фланец  ворот. нерж. ф  20/26.9*16 атм. A304 (08H18N10)

шт.

0,751

161,13

193,36

фланец  ворот. нерж. ф  25/33.7*16 атм. A304 (08H18N10)

шт.

1,29

168,60

202,32

фланец  ворот. нерж. ф  32/42.4*16 атм. A304 (08H18N10)

шт.

1,6

181,50

217,80

фланец  ворот. нерж. ф  40/48.3*16 атм. A304 (08H18N10)

шт.

1,8

263,78

316,54

фланец  ворот. нерж. ф  40/48.3*16 атм. A321 (08H18N10T)

шт.

1,8

238,00

285,60

фланец  ворот. нерж. ф  50/57,0*16 атм. A304 (08H18N10)

шт.

2,3

359,70

431,64

фланец  ворот. нерж. ф  50/60,3*16 атм. A321 (08H18N10T)

шт.

3,07

337,80

405,36

фланец  ворот. нерж. ф  65/76.1*16 атм. A304 (08H18N10)

шт.

3,06

377,19

452,63

фланец  ворот. нерж. ф  80/88,9*16 атм. A304 (08H18N10)

шт.

3,7

403,70

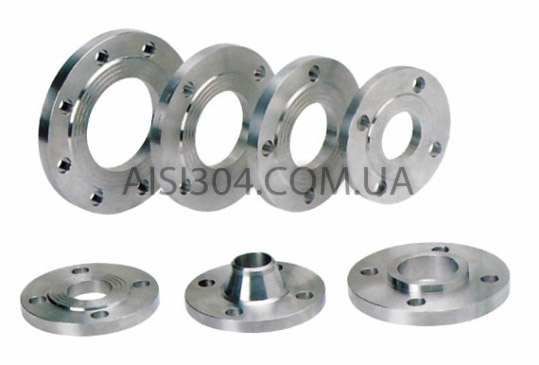

Фланцы нержавеющие aisi304

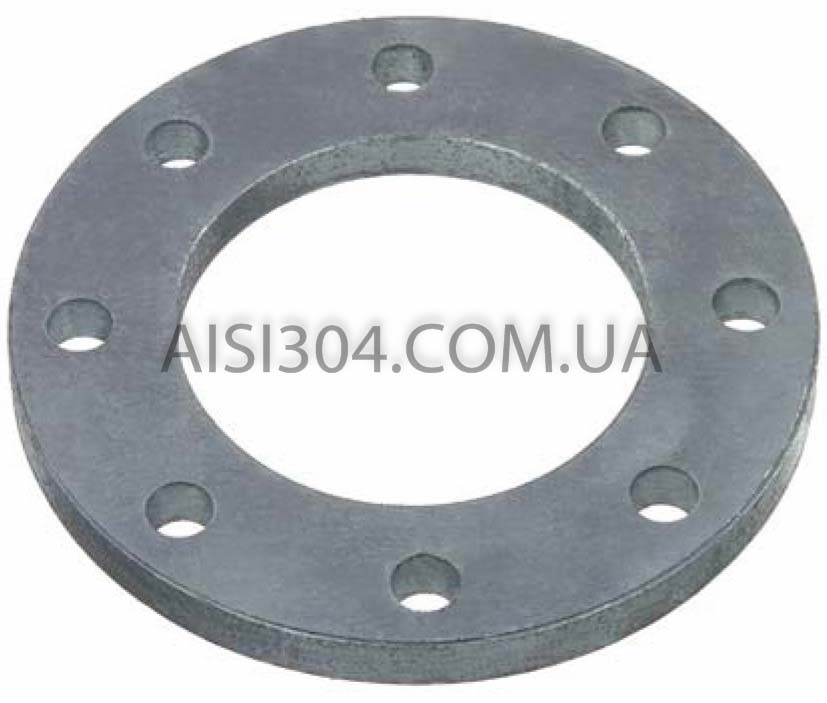

flanec aisi304 07

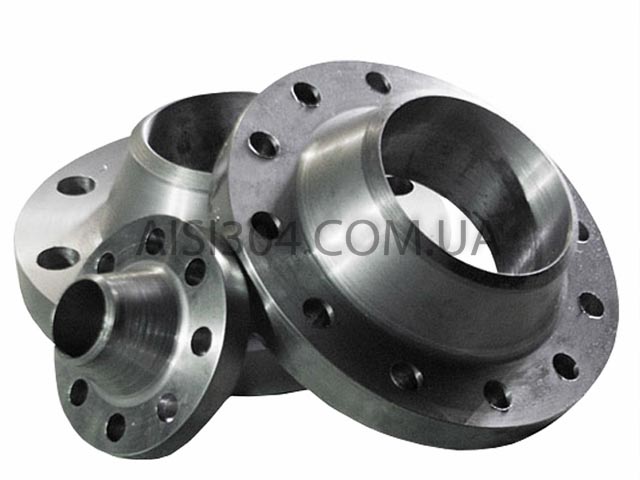

flanec aisi304 08

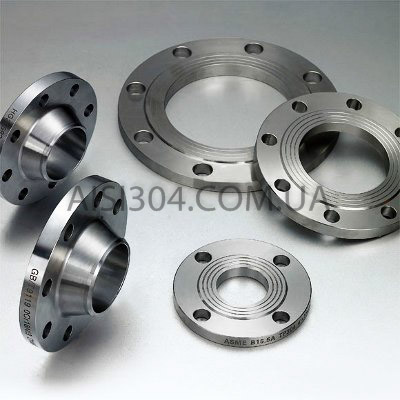

flanec aisi304 09

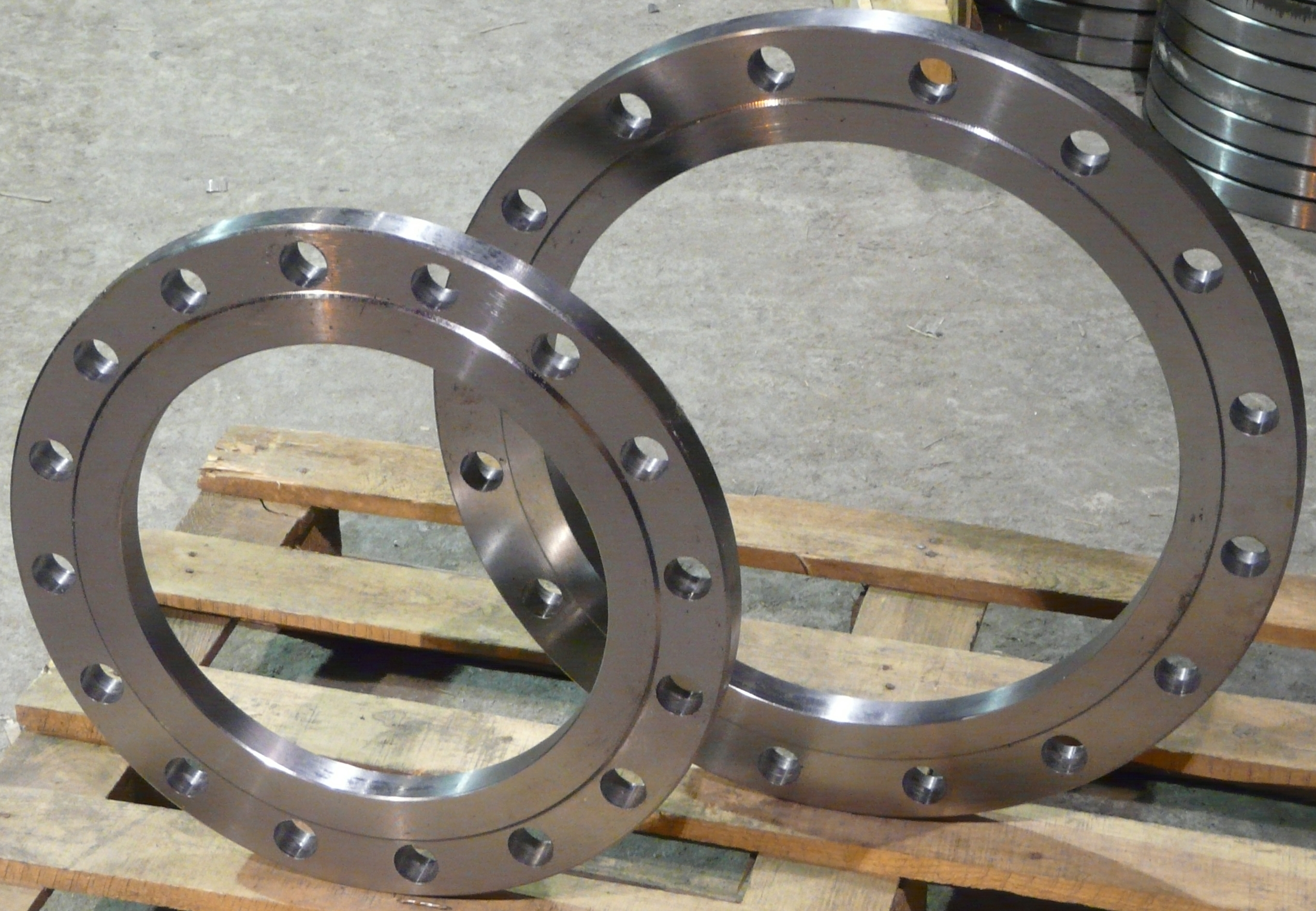

flanec aisi304 11

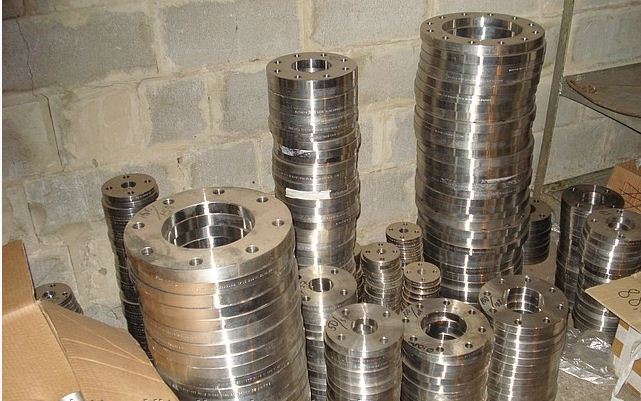

flanec aisi304 01
