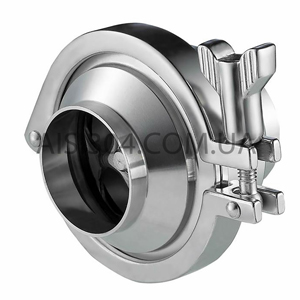

Клапан обратный сварка / сварка нержавеющий DIN Клапан обратный нержавеющий межфланцевый AISI 304 / AISI 316 Клапан обратный нержавеющий резьбовой GENEBRE

Подробнее...

Подробнее...

Подробнее...

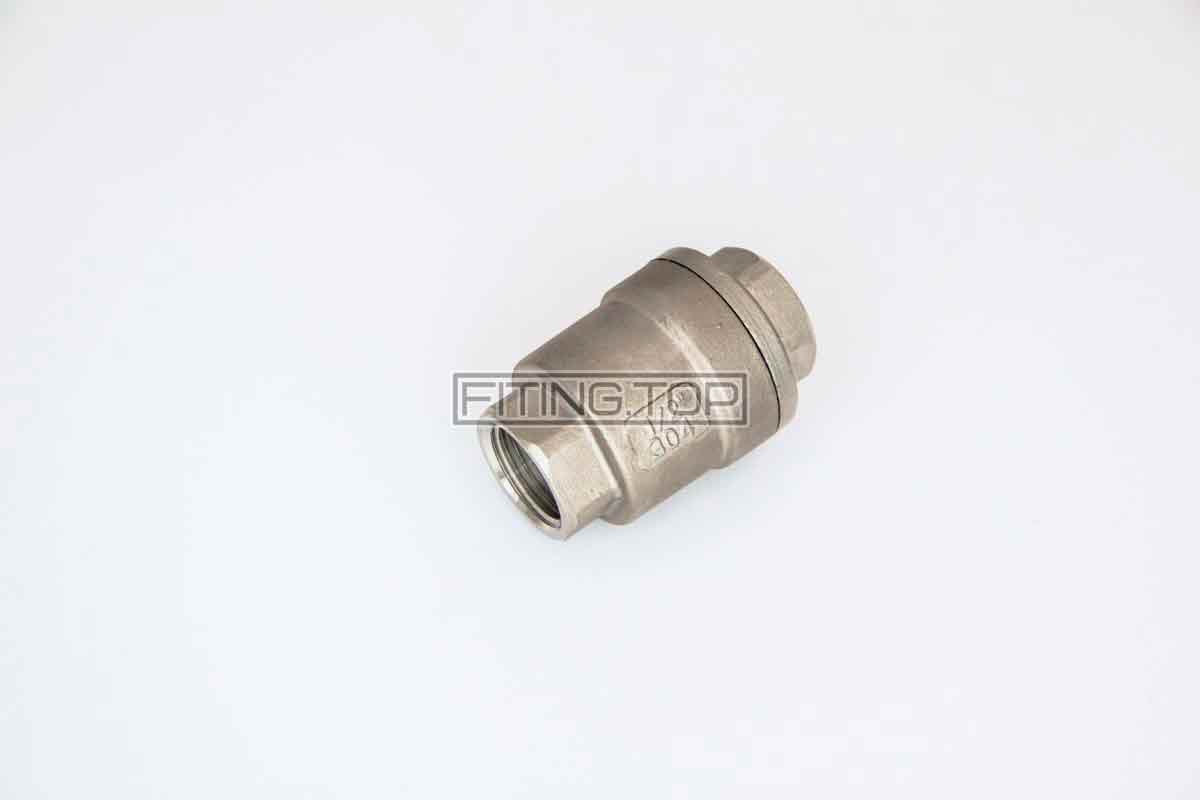

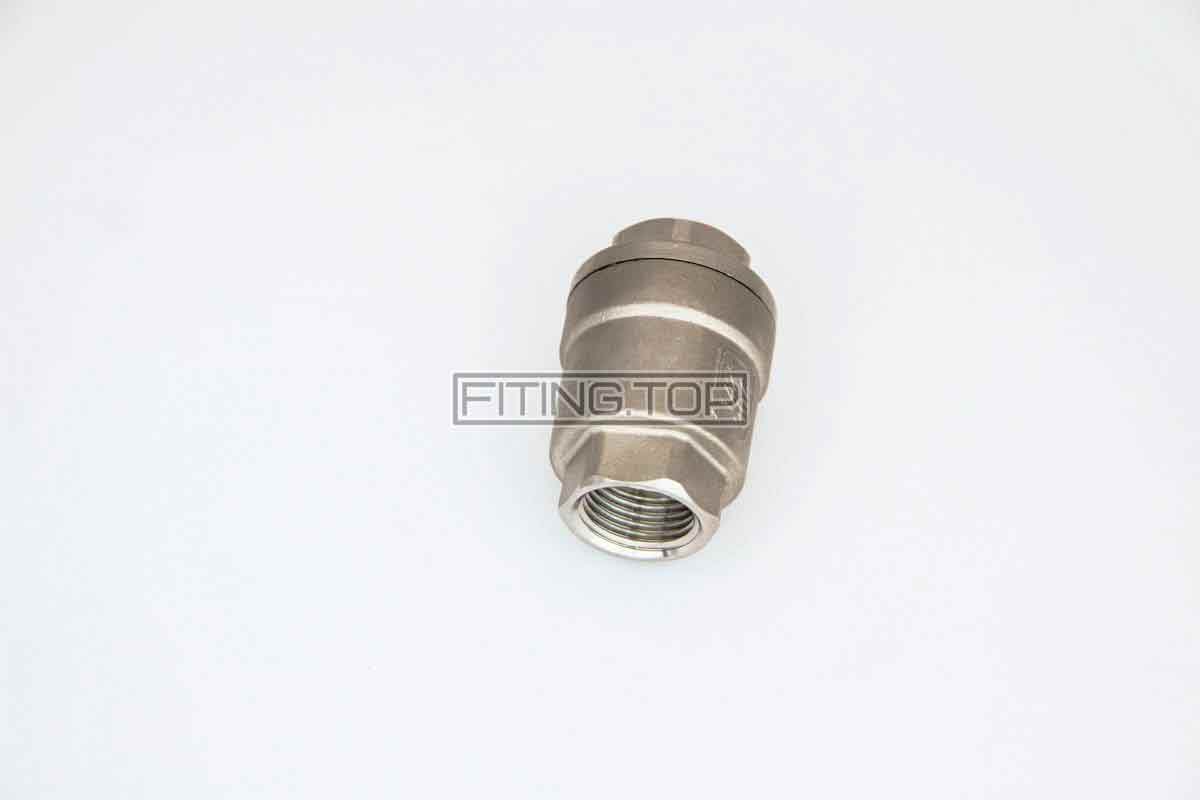

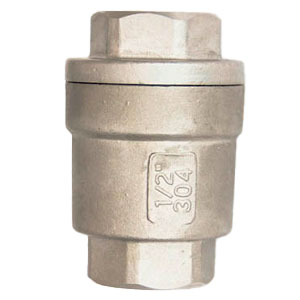

Клапан обратный муфтовый нержавеющий резьбовой AISI304 / AISI316

Клапан обратный муфтовый нержавеющий резьбовой AISI304

Dn или Ду (условный проход): 15 мм – 50 (1/2 дюйма – 2 дюйма)
Максимальное давление (Ру): 16 атм
Температура рабочей среды: от -20 до +150 °C
Материал корпуса: нержавеющая сталь AISI 304 / AISI 316
Материал уплотнения - PTFE
Пружина - нержавеющая сталь AISI 316
Присоединение: муфтовое
Страна производитель: Испания
Давление в открытом положении – не более 0,03 атм.

Подробнее...

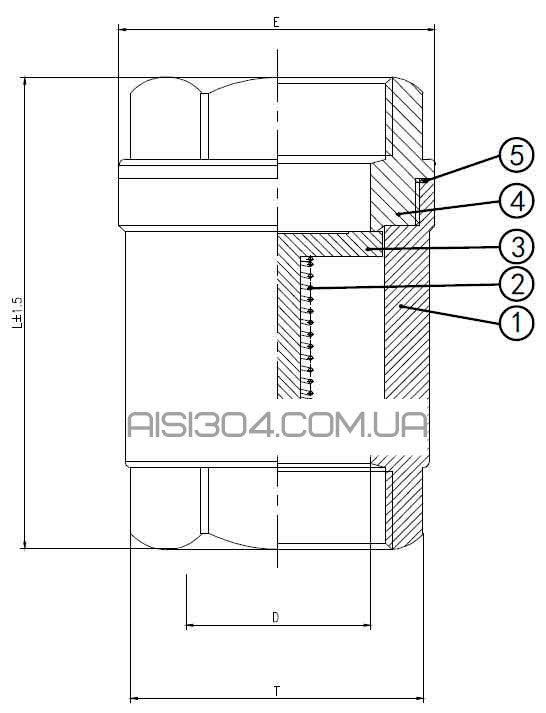

Размеры обратного клапана нержавеющего резьбового

klapan obratniy aisi304 03

Контакты

Детали из нержавеющей сталиДетали из нержавеющей стали

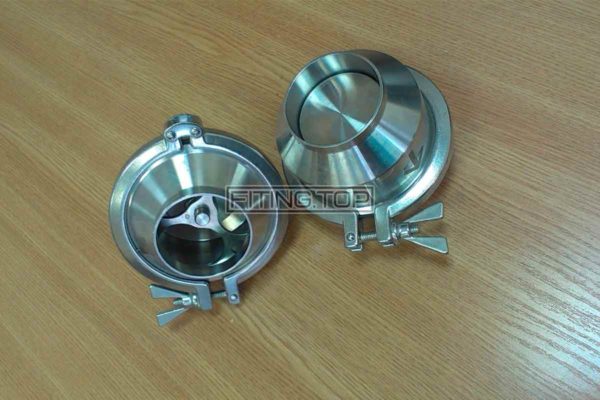

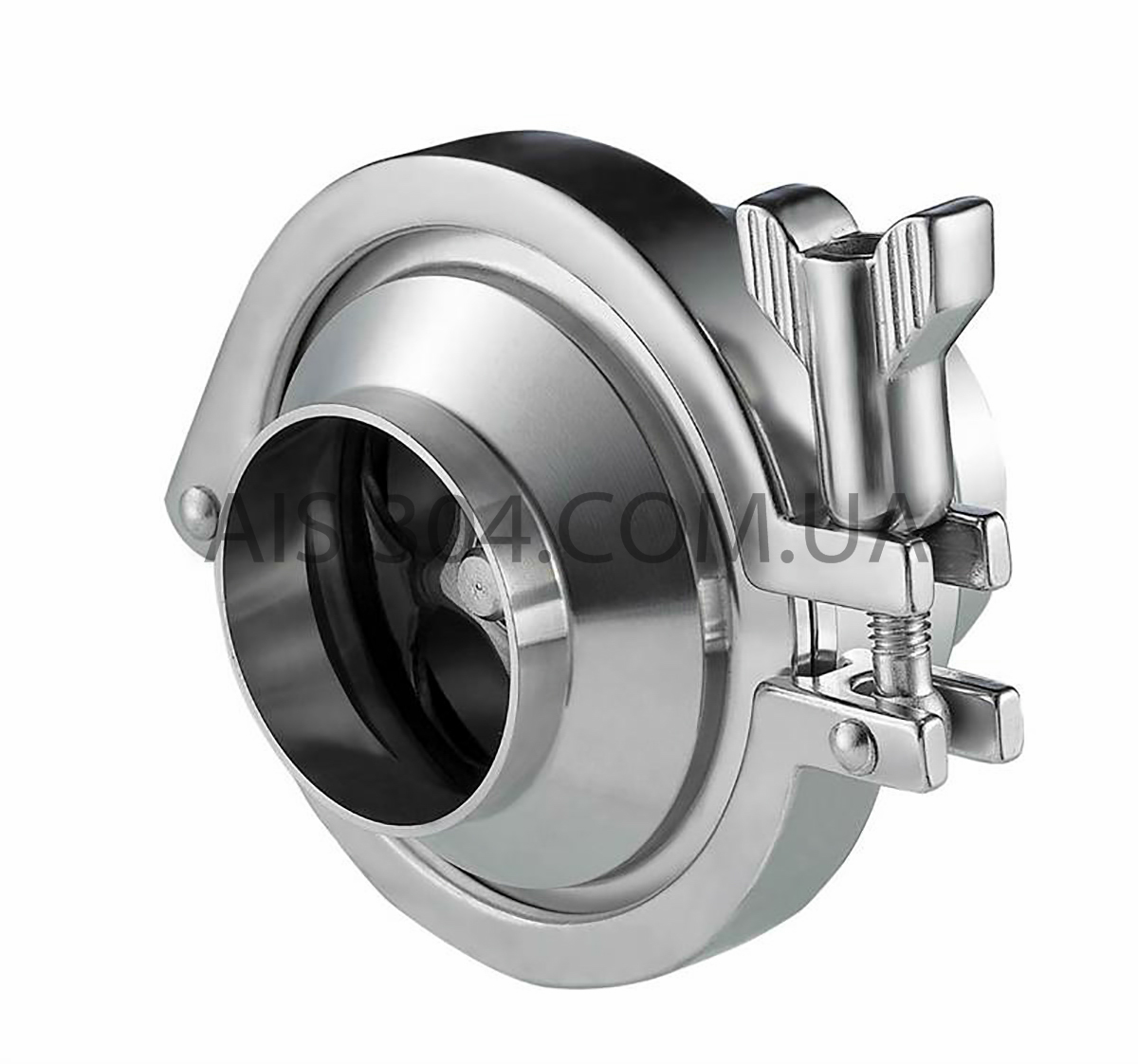

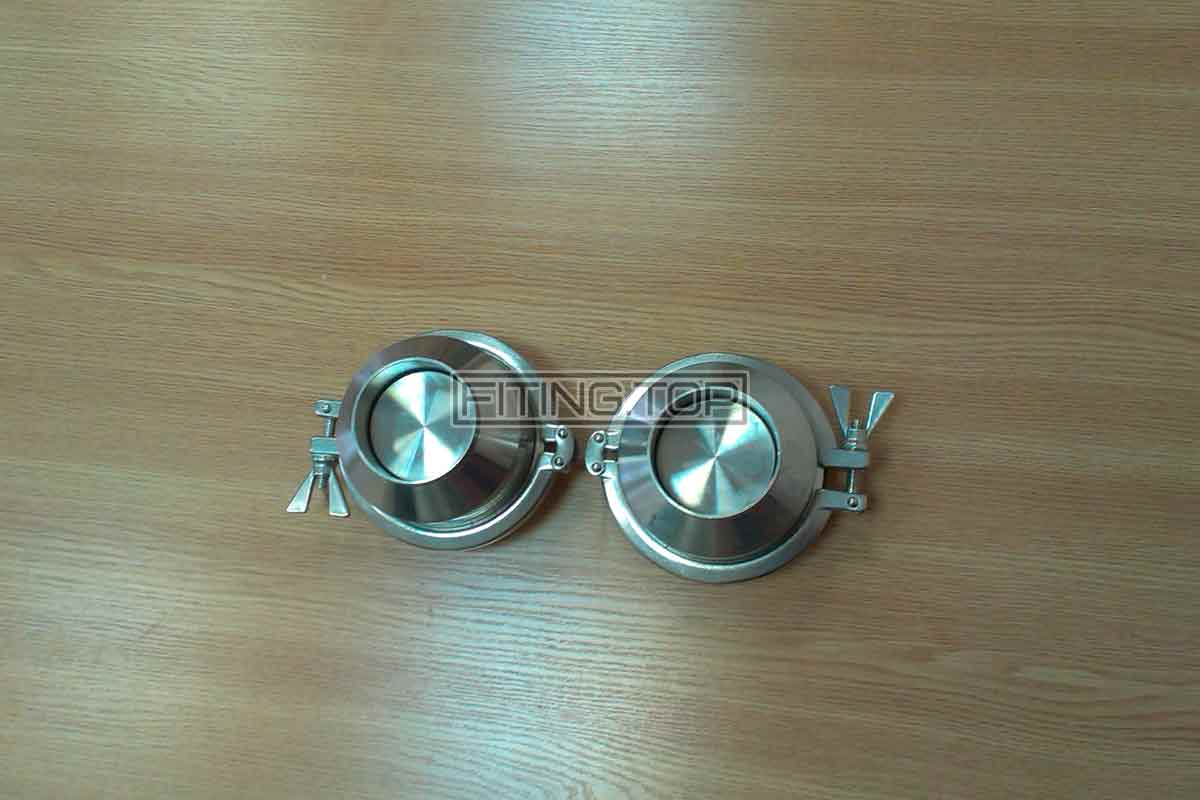

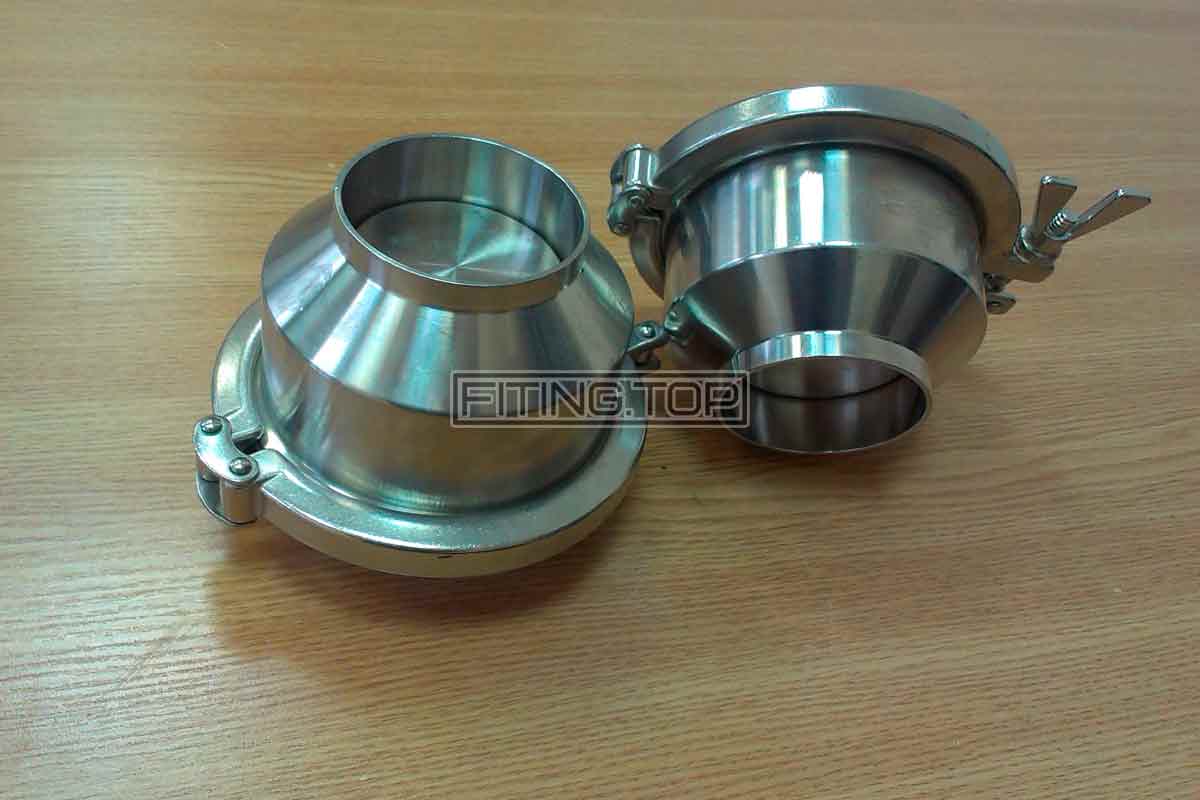

Клапан обратный нержавеющий приварной DIN CLAMP AISI 304 / AISI 316L

Клапан обратный нержавеющий приварной DIN CLAMP AISI 304

    Клапан обратный приварной так же, как и резьбовой, предназначен для предохранения трубопровода от несанкционированного попадания потока жидкости (пара) обратно в систему. Такое может произойти при снижении давления на отдельном участке системы.
• Рабочая среда для запорной арматуры Пар, Масло, Кислота, Воздух, Вода
• Рабочая среда Горячий воздух, Газ, Воздух, Дизельное топливо, Тормозная жидкость, Пар, Химический, Краска, Вода, Масло, Бензин, Кислота
• Защита поверхности Гальваническое покрытие

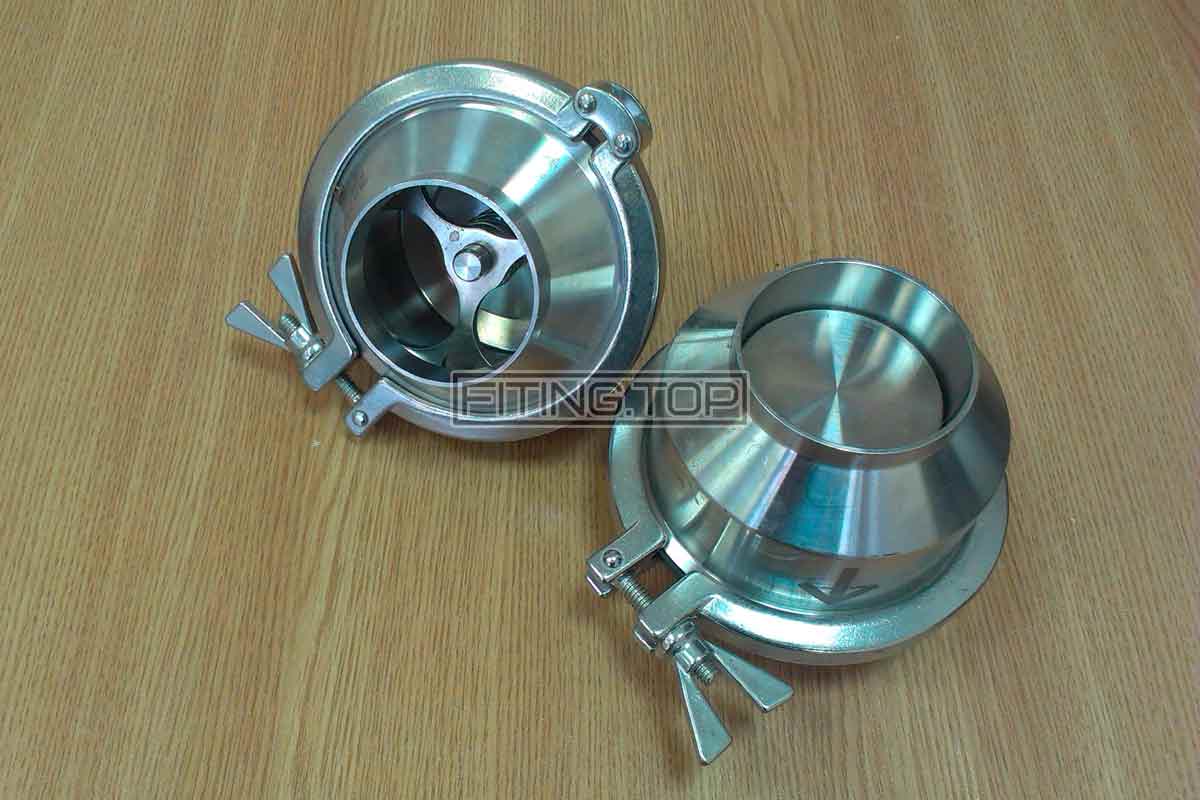

     Тарельчатые обратные клапана из пищевой нержавеющей стали AISI 304 / AISI 316L предназначены для пропускания потока жидкого пищевого продукта (или моющего раствора) в одну сторону и предотвращения обратного хода жидкости. Благодаря плавающему положению клапанной тарелки достигается отличная отчистка деталей эффектом потока.
     Также, данные клапана могут применяться на станции приема и распределения молочной продукции. Клапана обратные для молочной продукции могут быть выполнены в разных исполнениях: сварка, резьба, кламповое соединение. Размеры варьируются от Ду25 до ду80. Выполнены по стандартам DIN / SMS.
     Подробнее...

Контакты

Детали из нержавеющей сталиДетали из нержавеющей стали

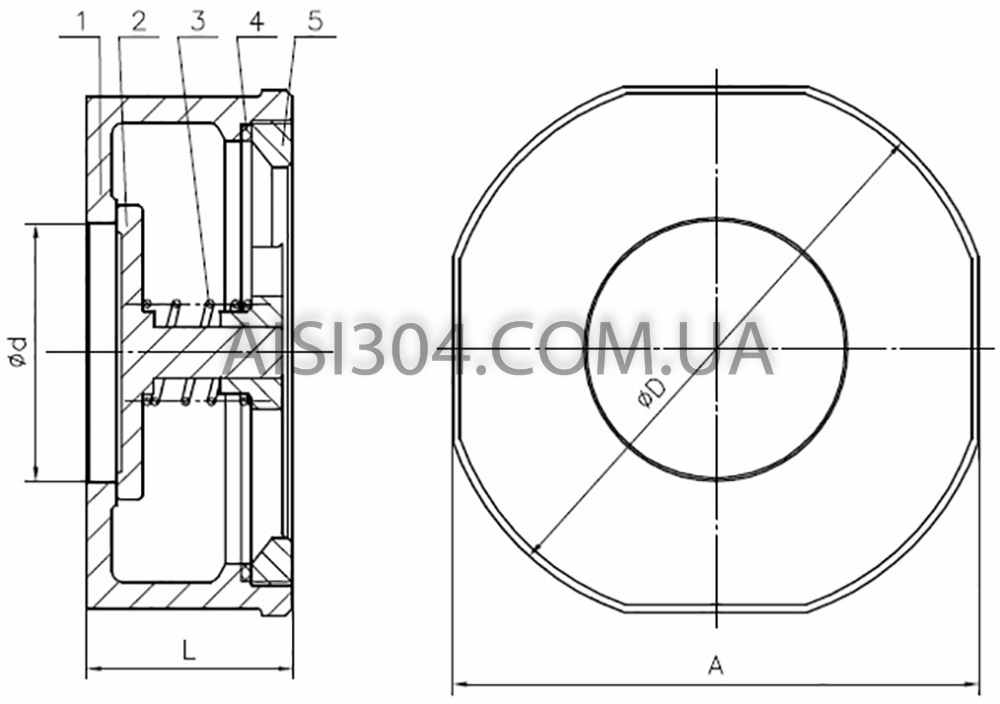

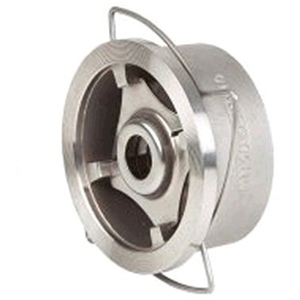

Клапан обратный нержавеющий межфланцевый AISI 304 / AISI 316L

Клапан обратный нержавеющий межфланцевый AISI 304

     Основные области применения - применяется в качестве обратного клапана в нижеследующих системах:
• В любых системах на следующих средах:
o вода, в т.ч. морская,
o солевые растворы,
o пар (до 8 бар),
o сжатый воздух,
o нейтральные газы,
o спирты ,
o антифризы в т.ч. водно-гликолевые,
o слабоагрессивные среды,
o светлые и темные нефтепродукты
o прочие среды
• холодное водоснабжение (ХВС),
• горячее водоснабжение (ГВС),
• теплоснабжение с любым стандартным теплоносителем (включая антифризы),
• паровые системы (паровые линии, паропроводы) до 200°C,
• конденсатные линии,
• технологическое водоснабжение,
• газопроводы нейтральных и инертных газов,
• водоподготовка и водозабор,
• транспортировка минеральных и синтетических масел и т.д.
     Подробнее...

Контакты

Детали из нержавеющей сталиДетали из нержавеющей стали


     Инструкция по монтажу, установке и эксплуатации обратного клапана тарельчатого межфланцевого нержавеющего :
1. Монтаж и эксплуатация изделия.
o К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
o До начала монтажа необходимо произвести осмотр изделия.
o При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.
2. Условия монтажа .
o Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - B по ГОСТ 54808-2011
o Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
o Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
o Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
o Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода
o Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров до или после сужения / поворота
o Требуется о беспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
o Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев
o Затяжку крепежных болтов необходимо осуществлять равномерно
o После запуска системы убедитесь в отсутствии протечек в местах присоединения
o Не забудьте проверить на наличие утечек после нескольких часов работы
3. Условия эксплуатации .
o Клапаны обратные ABRA-D71 не требуют постоянного ухода
o Периодически осматривайте клапан на предмет протечки среды.
o Проверку клапана можно провести при замене трубопроводов
Внимание!
o Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
o Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
o Не удаляйте с изделия ярлык с маркировкой и серийным номером.
o Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения
4. Условия транспортировки и хранения .
o Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
o Не допускается попадание посторонних предметов внутрь или падений изделия
o Проверку клапана можно провести при замене трубопроводов
o Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
o При транспортировке корпус изделия должен быть защищен от повреждений.
5. Гарантийные обязательства.
o Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
o Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец

Клапан обратный нержавеющий резьбовой AISI 304: видео
