Муфта молочная нержавеющая DIN 11850 AISI 304

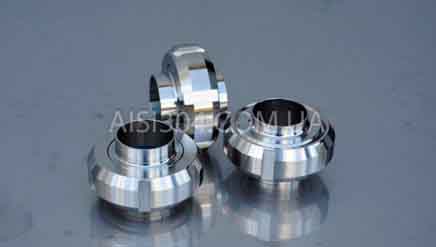

Муфта молочная AISI304

     Купить молочную муфту нержавеющую (резьбовое соединение нержавеющее) можете уже сегодня, оформив заявку по телефонам, указанным в контактных данных.
     Далее попробуем составить краткое описание молочной муфты нержавеющей и таблицы с размерами (чертежи) резьбовых соединений.

     Муфта молочная AISI 304 / AISI 316 – один из самых распространенных типов соединения в производстве пищевых продуктов. Широко используется для соединения между собой насосного оборудования , деталей трубопровода, состыковки шлангов пищевых (рукавов пищевых) и основного оборудования.

Содержание:
1. Резьбовое соединение нержавеющее DIN Dn 10-Dn 150 AISI 304
2. Штуцер конический нержавеющий AISI304/AISI316
3. Штуцер резьбовой нержавеющий для муфты молочной
4. Гайка шлицевая нержавеющая
5. Уплотнение для резьбового сообщения нержавеющей
6. Где используют молочную муфту нержавеющую?
7. Муфта молочная из пищевой нержавейки: фото
8. Муфта молочная из нержавеющей стали (штуцер. гайка, уплотнение): видео

Резьбовое соединение нержавеющее DIN Dn 10-Dn 150 AISI 304

  • Резьбовое соединение в сборе DIN AISI 304Резьбовое соединение в сборе DN10 DIN 11851 AISI 304

    Стандарты молочных муфт:
         DIN стандарт – на гайке обычно четыре шлица, уплотнение не много «вдавлено» в самом штуцере, приварные части штуцеров немного длиннее.
         SMS стандарт – на гайке имеются шесть шлицов, уплотнение прямо прилегает к штуцеру, приварочные части штуцеров немного короче обчных.
         Не забываем также, что гайки и штуцера различных стандартов не являются взаимозаменяемыми, хотя и очень схожи по своим размерам.
         Отличия между муфтами DIN и SMS не значительные, но они есть! И их нужно знать обязательно. Если вы не хотите разбираться сами по таблицам, позвоните нашим менеджерам и они помогут вам подобрать нужные размеры и материалы.
         Муфты молочные представлены в размерах по дин-у от Dn10 до Dn100 AISI304. Резьбовое соединение нержавеющее Dn125 и Dn150 мы можем привезти вам в течении 1 недели!

    Контакты

    Детали из нержавеющей сталиДетали из нержавеющей стали

  • Резьбовое соединение в сборе DIN AISI 304Резьбовое соединение в сборе DN15 DIN 11851 AISI 304

    Стандарты молочных муфт:
         DIN стандарт – на гайке обычно четыре шлица, уплотнение не много «вдавлено» в самом штуцере, приварные части штуцеров немного длиннее.
         SMS стандарт – на гайке имеются шесть шлицов, уплотнение прямо прилегает к штуцеру, приварочные части штуцеров немного короче обчных.
         Не забываем также, что гайки и штуцера различных стандартов не являются взаимозаменяемыми, хотя и очень схожи по своим размерам.
         Отличия между муфтами DIN и SMS не значительные, но они есть! И их нужно знать обязательно. Если вы не хотите разбираться сами по таблицам, позвоните нашим менеджерам и они помогут вам подобрать нужные размеры и материалы.
         Муфты молочные представлены в размерах по дин-у от Dn10 до Dn100 AISI304. Резьбовое соединение нержавеющее Dn125 и Dn150 мы можем привезти вам в течении 1 недели!

    Контакты

    Детали из нержавеющей сталиДетали из нержавеющей стали

  • Резьбовое соединение в сборе DIN AISI 304Резьбовое соединение в сборе DN20 DIN 11851 AISI 304

    Стандарты молочных муфт:
         DIN стандарт – на гайке обычно четыре шлица, уплотнение не много «вдавлено» в самом штуцере, приварные части штуцеров немного длиннее.
         SMS стандарт – на гайке имеются шесть шлицов, уплотнение прямо прилегает к штуцеру, приварочные части штуцеров немного короче обчных.
         Не забываем также, что гайки и штуцера различных стандартов не являются взаимозаменяемыми, хотя и очень схожи по своим размерам.
         Отличия между муфтами DIN и SMS не значительные, но они есть! И их нужно знать обязательно. Если вы не хотите разбираться сами по таблицам, позвоните нашим менеджерам и они помогут вам подобрать нужные размеры и материалы.
         Муфты молочные представлены в размерах по дин-у от Dn10 до Dn100 AISI304. Резьбовое соединение нержавеющее Dn125 и Dn150 мы можем привезти вам в течении 1 недели!

    Контакты

    Детали из нержавеющей сталиДетали из нержавеющей стали

  • Резьбовое соединение в сборе DIN AISI 304Резьбовое соединение в сборе DN25 DIN 11851 AISI 304

    Стандарты молочных муфт:
         DIN стандарт – на гайке обычно четыре шлица, уплотнение не много «вдавлено» в самом штуцере, приварные части штуцеров немного длиннее.
         SMS стандарт – на гайке имеются шесть шлицов, уплотнение прямо прилегает к штуцеру, приварочные части штуцеров немного короче обчных.
         Не забываем также, что гайки и штуцера различных стандартов не являются взаимозаменяемыми, хотя и очень схожи по своим размерам.
         Отличия между муфтами DIN и SMS не значительные, но они есть! И их нужно знать обязательно. Если вы не хотите разбираться сами по таблицам, позвоните нашим менеджерам и они помогут вам подобрать нужные размеры и материалы.
         Муфты молочные представлены в размерах по дин-у от Dn10 до Dn100 AISI304. Резьбовое соединение нержавеющее Dn125 и Dn150 мы можем привезти вам в течении 1 недели!

    Контакты

    Детали из нержавеющей сталиДетали из нержавеющей стали

  • Резьбовое соединение в сборе DIN AISI 304Резьбовое соединение в сборе DN32 DIN 11851 AISI 304

    Стандарты молочных муфт:
         DIN стандарт – на гайке обычно четыре шлица, уплотнение не много «вдавлено» в самом штуцере, приварные части штуцеров немного длиннее.
         SMS стандарт – на гайке имеются шесть шлицов, уплотнение прямо прилегает к штуцеру, приварочные части штуцеров немного короче обчных.
         Не забываем также, что гайки и штуцера различных стандартов не являются взаимозаменяемыми, хотя и очень схожи по своим размерам.
         Отличия между муфтами DIN и SMS не значительные, но они есть! И их нужно знать обязательно. Если вы не хотите разбираться сами по таблицам, позвоните нашим менеджерам и они помогут вам подобрать нужные размеры и материалы.
         Муфты молочные представлены в размерах по дин-у от Dn10 до Dn100 AISI304. Резьбовое соединение нержавеющее Dn125 и Dn150 мы можем привезти вам в течении 1 недели!

    Контакты

    Детали из нержавеющей сталиДетали из нержавеющей стали

  • Резьбовое соединение в сборе DIN AISI 304Резьбовое соединение в сборе DN40 DIN 11851 AISI 304

    Стандарты молочных муфт:
         DIN стандарт – на гайке обычно четыре шлица, уплотнение не много «вдавлено» в самом штуцере, приварные части штуцеров немного длиннее.
         SMS стандарт – на гайке имеются шесть шлицов, уплотнение прямо прилегает к штуцеру, приварочные части штуцеров немного короче обчных.
         Не забываем также, что гайки и штуцера различных стандартов не являются взаимозаменяемыми, хотя и очень схожи по своим размерам.
         Отличия между муфтами DIN и SMS не значительные, но они есть! И их нужно знать обязательно. Если вы не хотите разбираться сами по таблицам, позвоните нашим менеджерам и они помогут вам подобрать нужные размеры и материалы.
         Муфты молочные представлены в размерах по дин-у от Dn10 до Dn100 AISI304. Резьбовое соединение нержавеющее Dn125 и Dn150 мы можем привезти вам в течении 1 недели!

    Контакты

    Детали из нержавеющей сталиДетали из нержавеющей стали

  • Резьбовое соединение в сборе DIN AISI 304Резьбовое соединение в сборе DN50 DIN 11851 AISI 304

    Стандарты молочных муфт:
         DIN стандарт – на гайке обычно четыре шлица, уплотнение не много «вдавлено» в самом штуцере, приварные части штуцеров немного длиннее.
         SMS стандарт – на гайке имеются шесть шлицов, уплотнение прямо прилегает к штуцеру, приварочные части штуцеров немного короче обчных.
         Не забываем также, что гайки и штуцера различных стандартов не являются взаимозаменяемыми, хотя и очень схожи по своим размерам.
         Отличия между муфтами DIN и SMS не значительные, но они есть! И их нужно знать обязательно. Если вы не хотите разбираться сами по таблицам, позвоните нашим менеджерам и они помогут вам подобрать нужные размеры и материалы.
         Муфты молочные представлены в размерах по дин-у от Dn10 до Dn100 AISI304. Резьбовое соединение нержавеющее Dn125 и Dn150 мы можем привезти вам в течении 1 недели!

    Контакты

    Детали из нержавеющей сталиДетали из нержавеющей стали

  • Резьбовое соединение в сборе DIN AISI 304Резьбовое соединение в сборе DN65 DIN 11851 AISI 304

    Стандарты молочных муфт:
         DIN стандарт – на гайке обычно четыре шлица, уплотнение не много «вдавлено» в самом штуцере, приварные части штуцеров немного длиннее.
         SMS стандарт – на гайке имеются шесть шлицов, уплотнение прямо прилегает к штуцеру, приварочные части штуцеров немного короче обчных.
         Не забываем также, что гайки и штуцера различных стандартов не являются взаимозаменяемыми, хотя и очень схожи по своим размерам.
         Отличия между муфтами DIN и SMS не значительные, но они есть! И их нужно знать обязательно. Если вы не хотите разбираться сами по таблицам, позвоните нашим менеджерам и они помогут вам подобрать нужные размеры и материалы.
         Муфты молочные представлены в размерах по дин-у от Dn10 до Dn100 AISI304. Резьбовое соединение нержавеющее Dn125 и Dn150 мы можем привезти вам в течении 1 недели!

    Контакты

    Детали из нержавеющей сталиДетали из нержавеющей стали

  • Резьбовое соединение в сборе DIN AISI 304Резьбовое соединение в сборе DN80 DIN 11851 AISI 304

    Стандарты молочных муфт:
         DIN стандарт – на гайке обычно четыре шлица, уплотнение не много «вдавлено» в самом штуцере, приварные части штуцеров немного длиннее.
         SMS стандарт – на гайке имеются шесть шлицов, уплотнение прямо прилегает к штуцеру, приварочные части штуцеров немного короче обчных.
         Не забываем также, что гайки и штуцера различных стандартов не являются взаимозаменяемыми, хотя и очень схожи по своим размерам.
         Отличия между муфтами DIN и SMS не значительные, но они есть! И их нужно знать обязательно. Если вы не хотите разбираться сами по таблицам, позвоните нашим менеджерам и они помогут вам подобрать нужные размеры и материалы.
         Муфты молочные представлены в размерах по дин-у от Dn10 до Dn100 AISI304. Резьбовое соединение нержавеющее Dn125 и Dn150 мы можем привезти вам в течении 1 недели!

    Контакты

    Детали из нержавеющей сталиДетали из нержавеющей стали

  • Резьбовое соединение в сборе DIN AISI 304Резьбовое соединение в сборе DN100 DIN 11851 AISI 304

    Стандарты молочных муфт:
         DIN стандарт – на гайке обычно четыре шлица, уплотнение не много «вдавлено» в самом штуцере, приварные части штуцеров немного длиннее.
         SMS стандарт – на гайке имеются шесть шлицов, уплотнение прямо прилегает к штуцеру, приварочные части штуцеров немного короче обчных.
         Не забываем также, что гайки и штуцера различных стандартов не являются взаимозаменяемыми, хотя и очень схожи по своим размерам.
         Отличия между муфтами DIN и SMS не значительные, но они есть! И их нужно знать обязательно. Если вы не хотите разбираться сами по таблицам, позвоните нашим менеджерам и они помогут вам подобрать нужные размеры и материалы.
         Муфты молочные представлены в размерах по дин-у от Dn10 до Dn100 AISI304. Резьбовое соединение нержавеющее Dn125 и Dn150 мы можем привезти вам в течении 1 недели!

    Контакты

    Детали из нержавеющей сталиДетали из нержавеющей стали

  • Резьбовое соединение в сборе DIN AISI 304Резьбовое соединение в сборе DN150 DIN 11851 AISI 304

    Стандарты молочных муфт:
         DIN стандарт – на гайке обычно четыре шлица, уплотнение не много «вдавлено» в самом штуцере, приварные части штуцеров немного длиннее.
         SMS стандарт – на гайке имеются шесть шлицов, уплотнение прямо прилегает к штуцеру, приварочные части штуцеров немного короче обчных.
         Не забываем также, что гайки и штуцера различных стандартов не являются взаимозаменяемыми, хотя и очень схожи по своим размерам.
         Отличия между муфтами DIN и SMS не значительные, но они есть! И их нужно знать обязательно. Если вы не хотите разбираться сами по таблицам, позвоните нашим менеджерам и они помогут вам подобрать нужные размеры и материалы.
         Муфты молочные представлены в размерах по дин-у от Dn10 до Dn100 AISI304. Резьбовое соединение нержавеющее Dn125 и Dn150 мы можем привезти вам в течении 1 недели!

    Контакты

    Детали из нержавеющей сталиДетали из нержавеющей стали

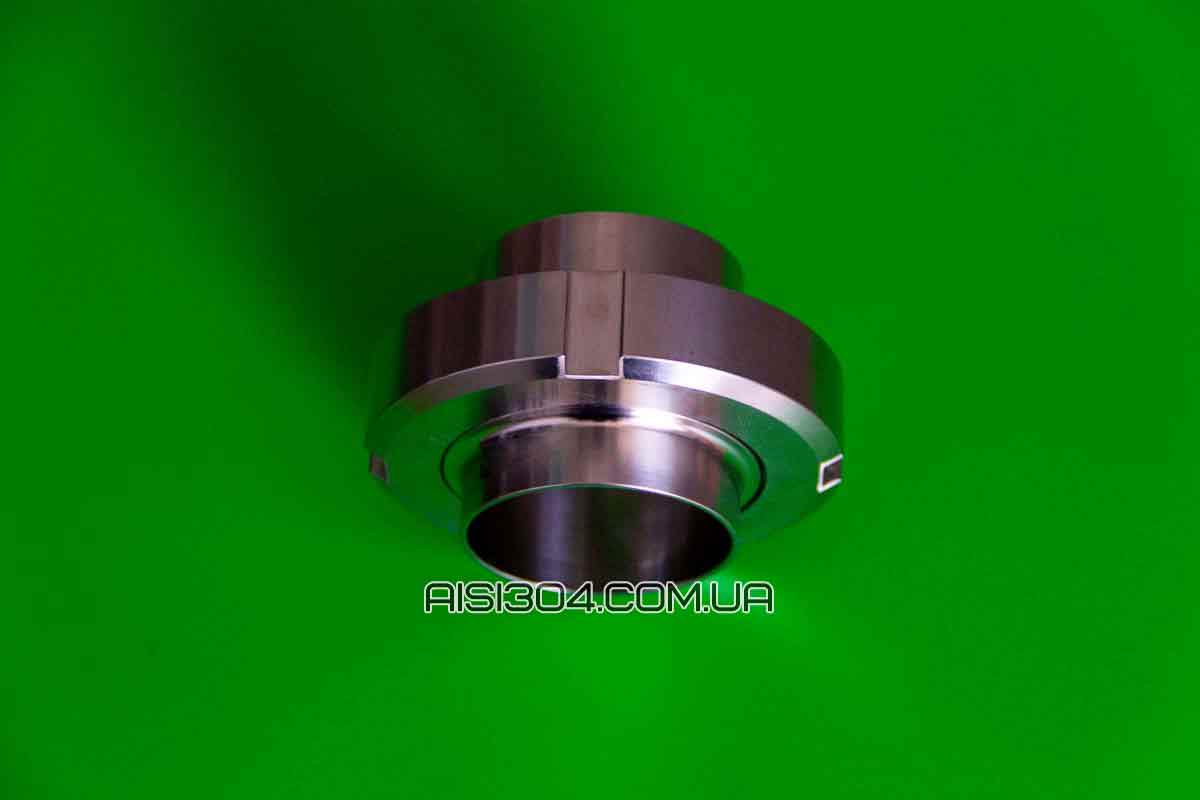

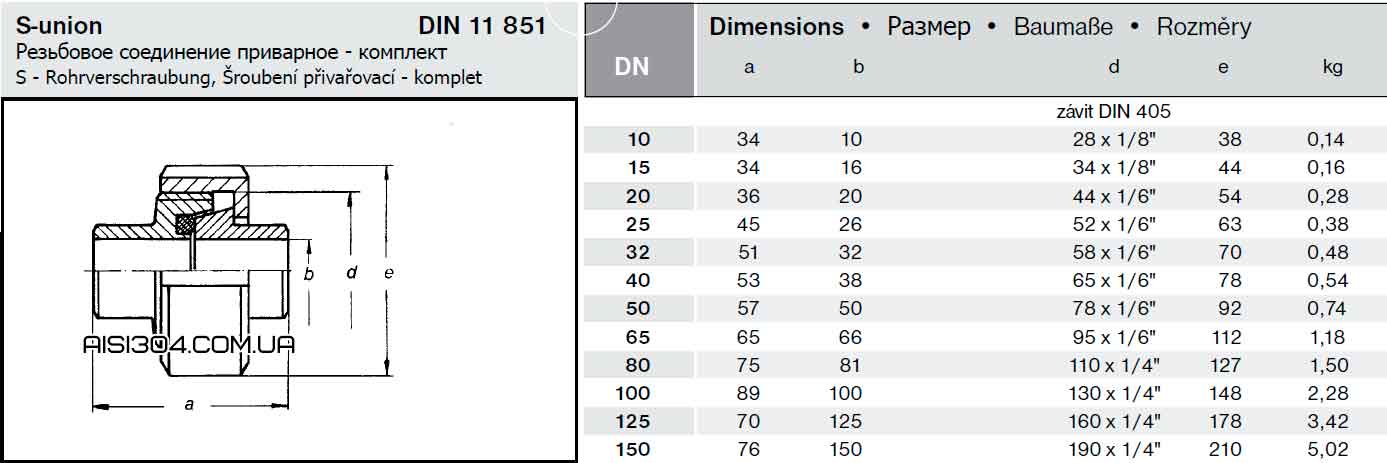

Муфта молочная в сборе din: чертеж и таблица с размерами

муфта молочная нержавеющая DIN 11850

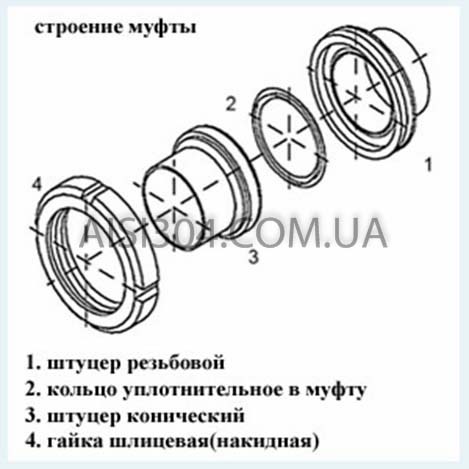

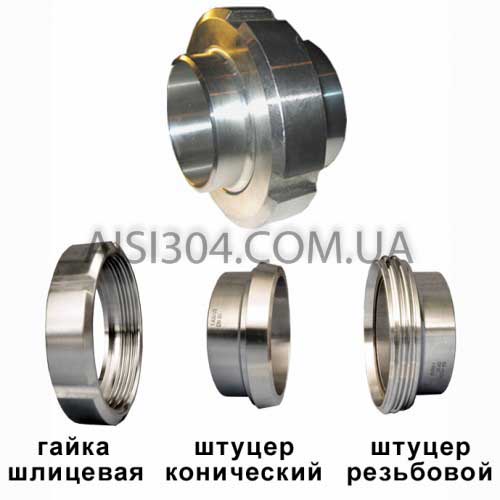

     Молочная муфта в сборе нержавеющая состоит из четырех частей:
1. штуцер конический нержавеющий
2. штуцер резьбовой нержавеющий
3. уплотнение в муфту (SILICON, PTFE, EPDM)
4. накидная гайка молочная нержавеющая.

mufta molochnaya 01

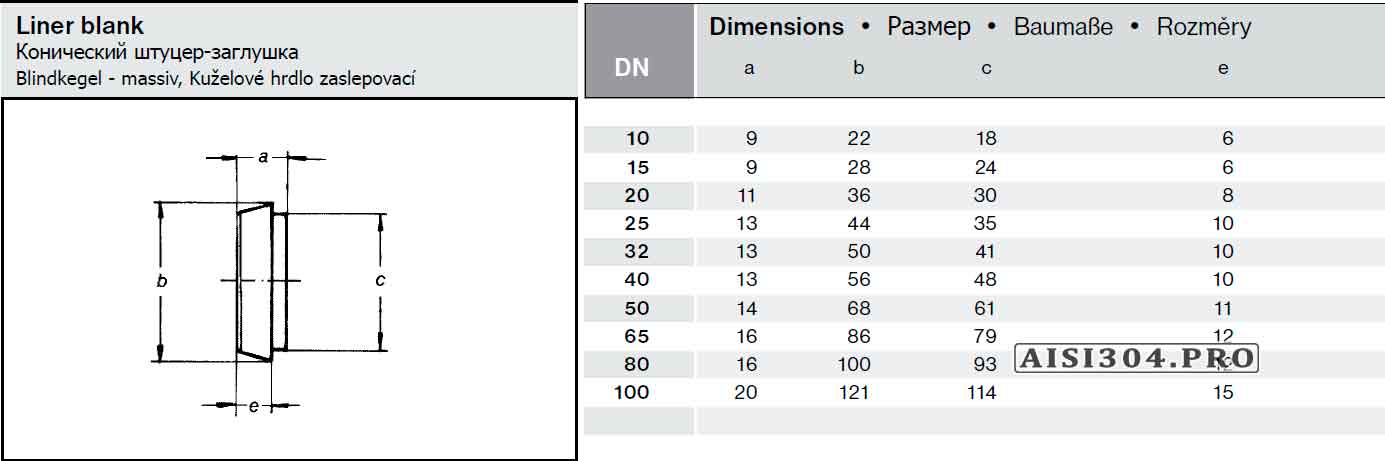

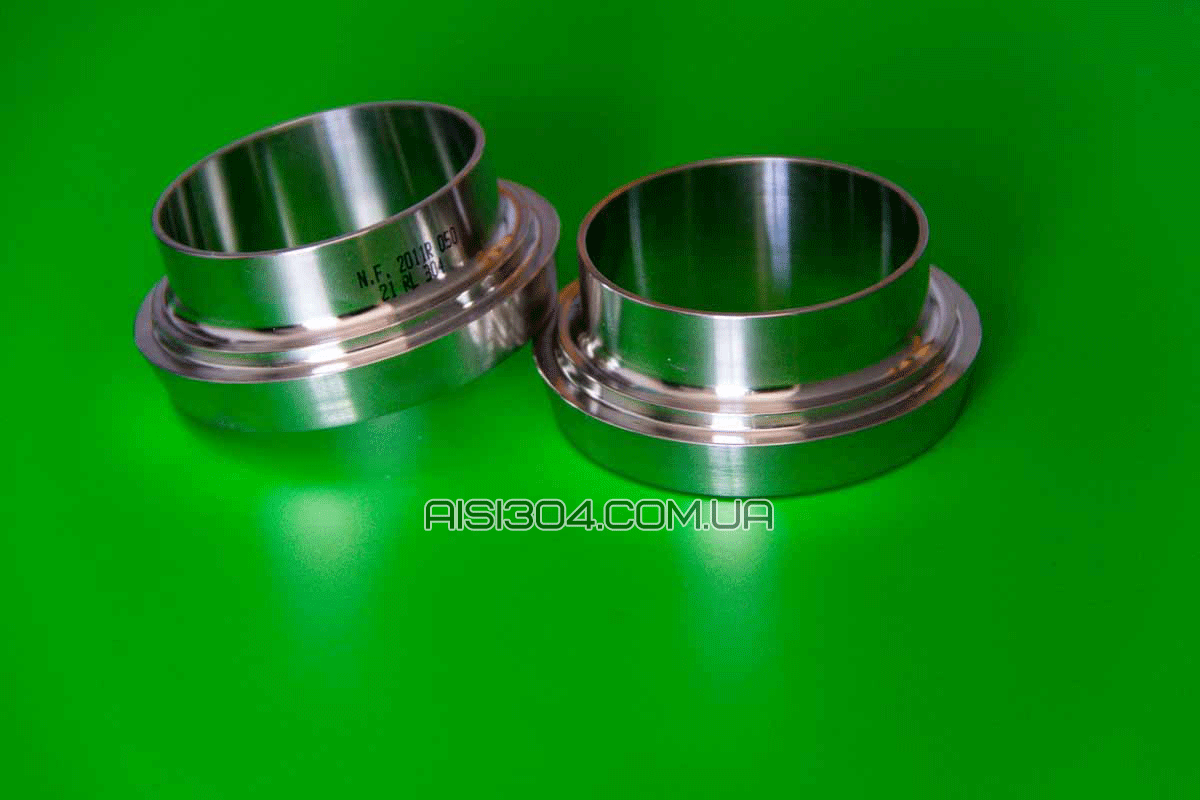

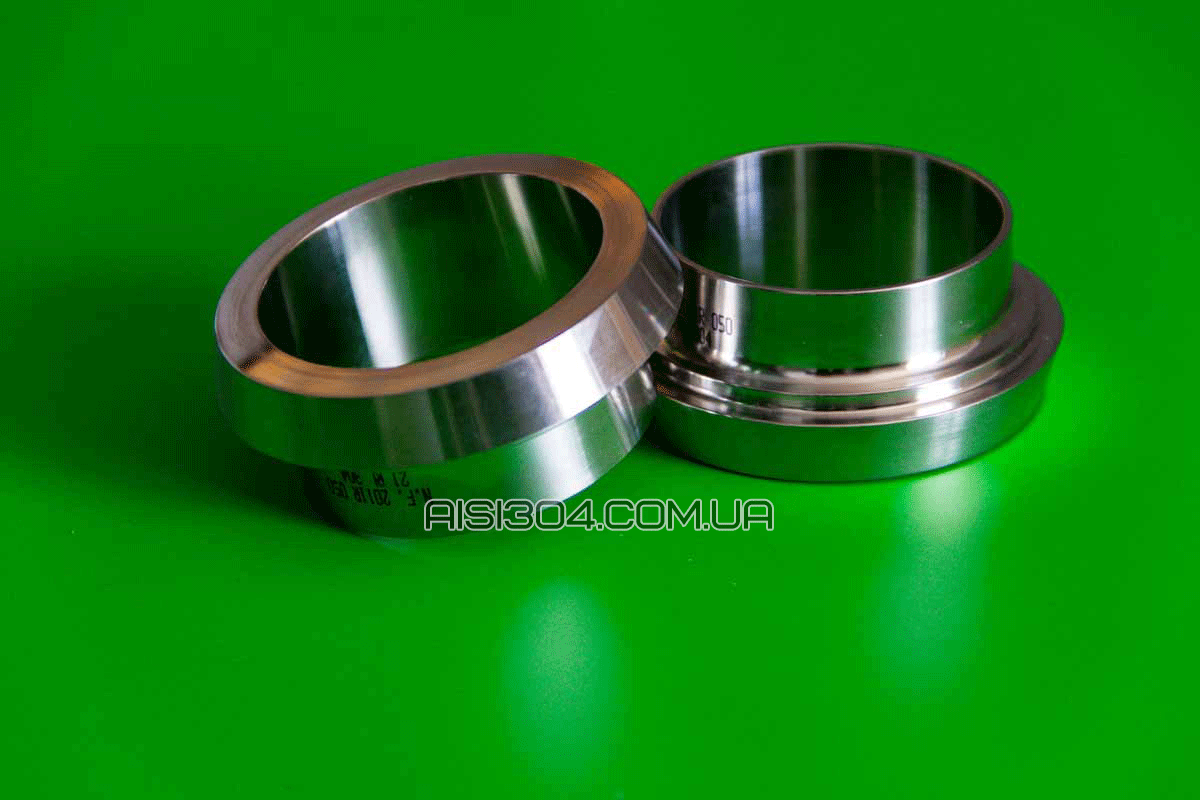

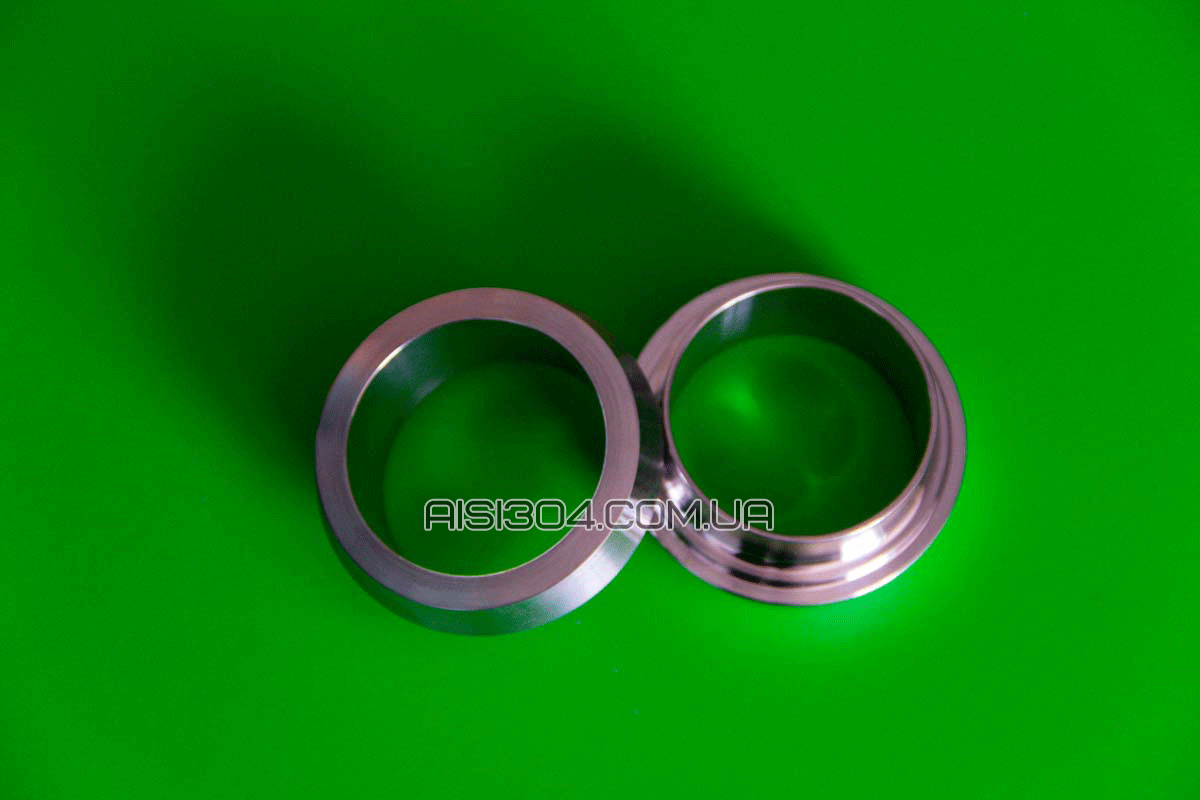

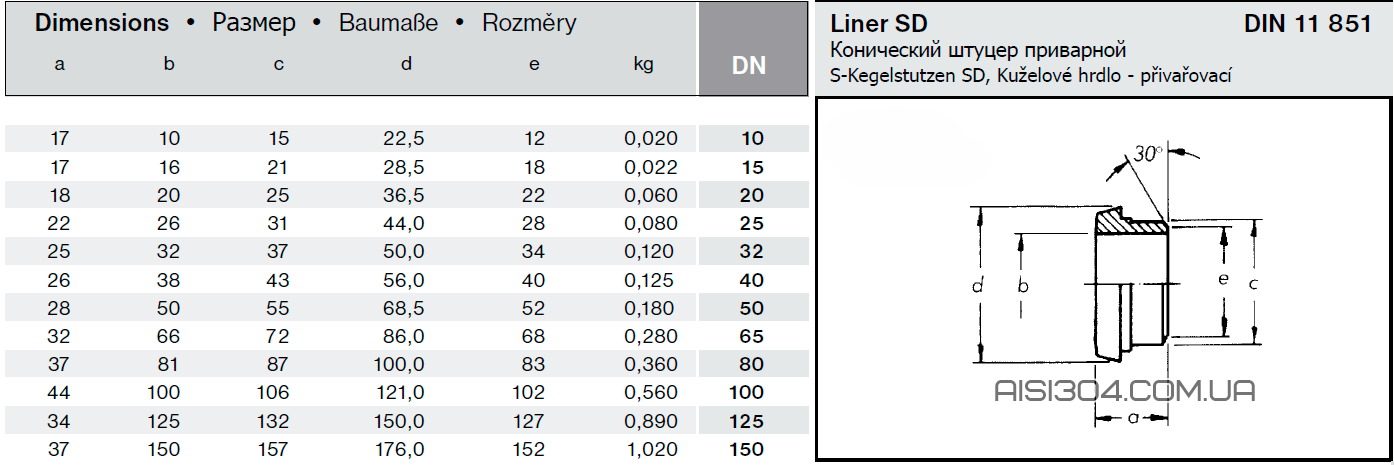

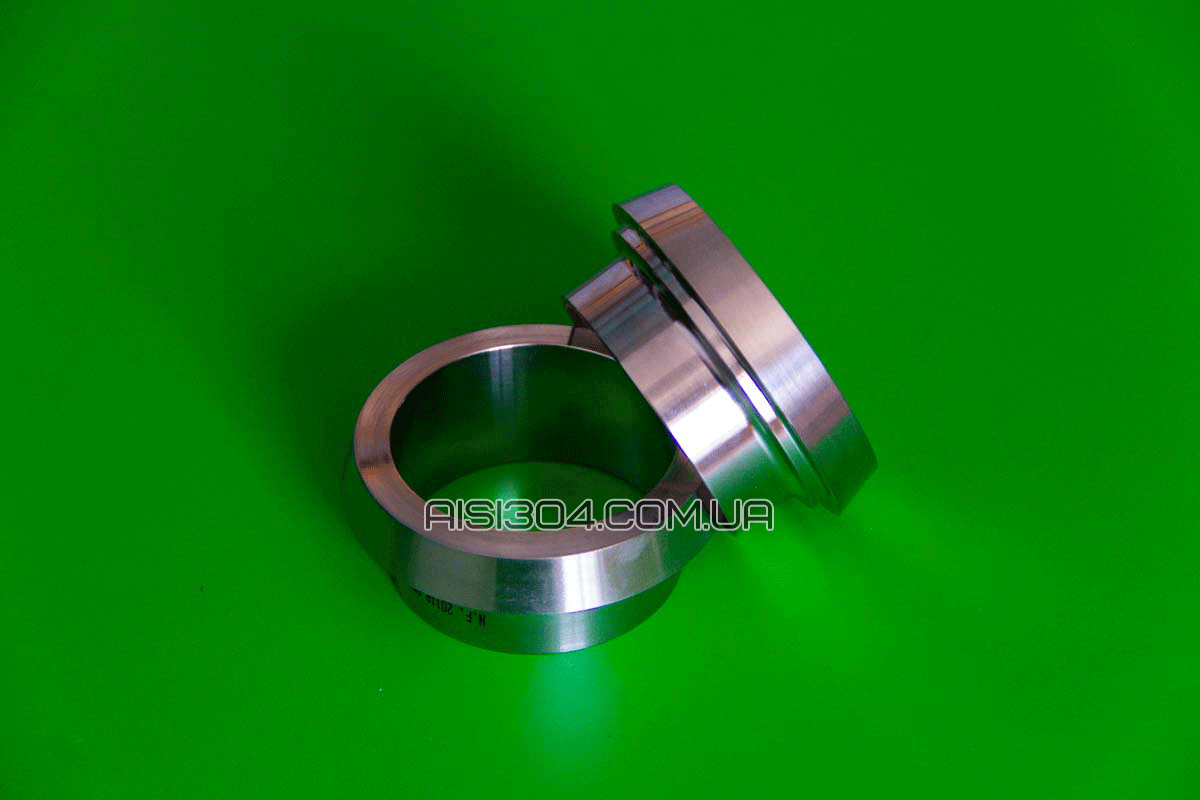

Штуцер конический нержавеющий AISI304/AISI316

Штуцер конический – штуцер, который находится в середине муфты молочной в сборе и является ее неотъемлемой частью. Данное изделие соединяется со штуцером резьбовым через уплотнение и стягивается потом гайкой шлицевой. Чаще всего данные штуцера изготовлены по стандарту DIN 11850, но реже встречаются муфты молочные по стандарту SMS. Чтобы правильно выбрать муфту молочную. Вам необходимо тщательно замерять наружный диаметр трубы, и потом уже сообщить его нашему менеджеру. Таким образом, консультант компании Тринокс сможет подобрать именно ту деталь. Которая вам необходима.

Штуцер конический нержавеющий AISI304/AISI316

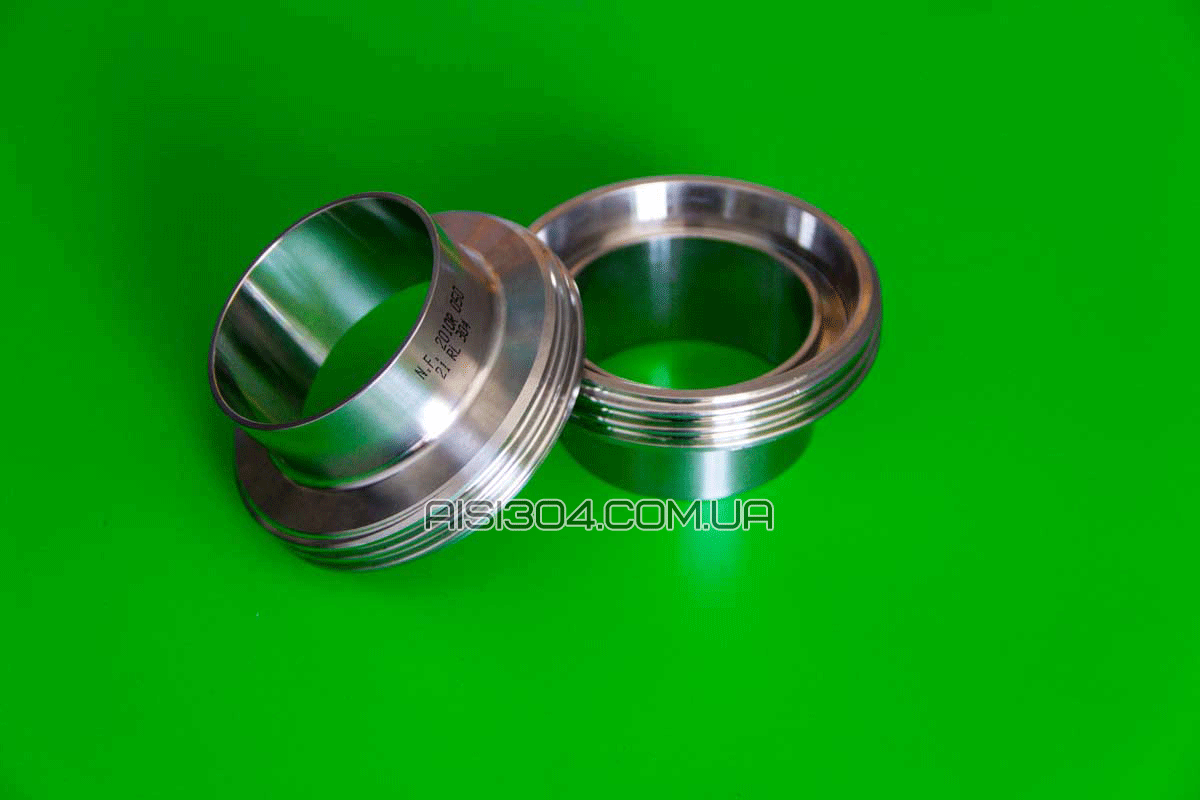

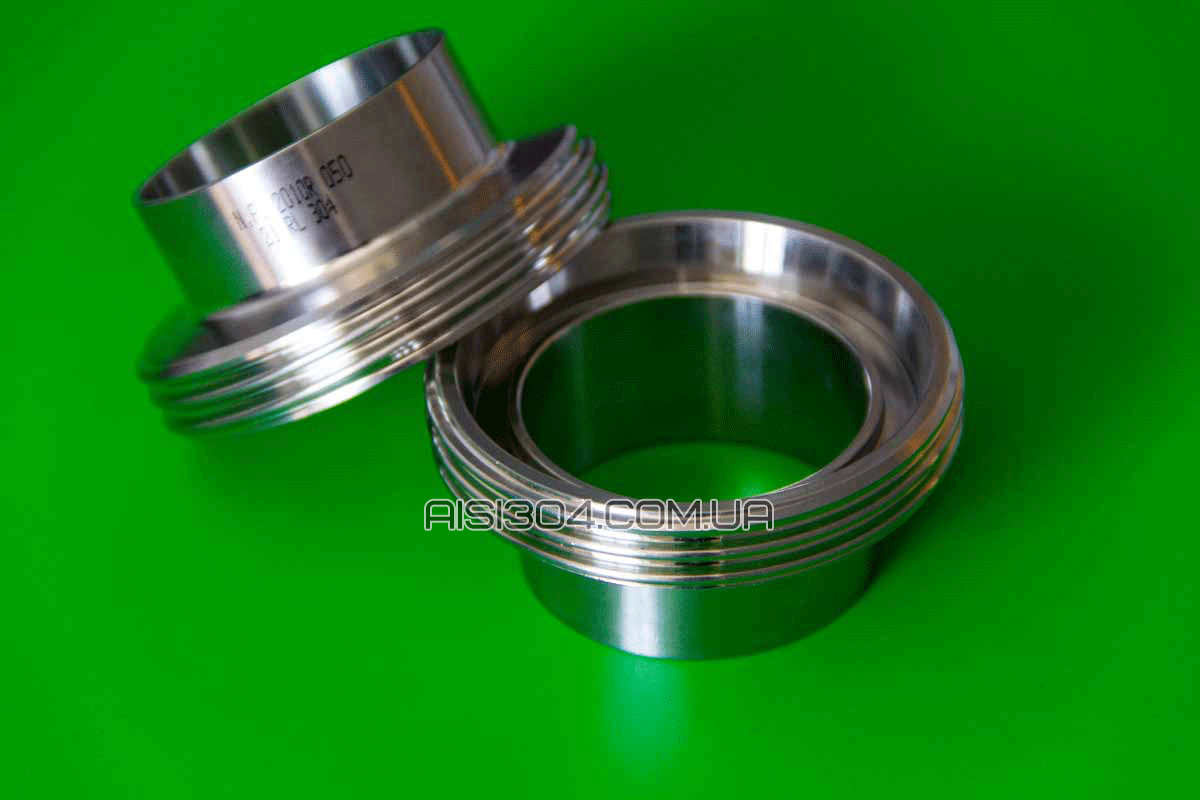

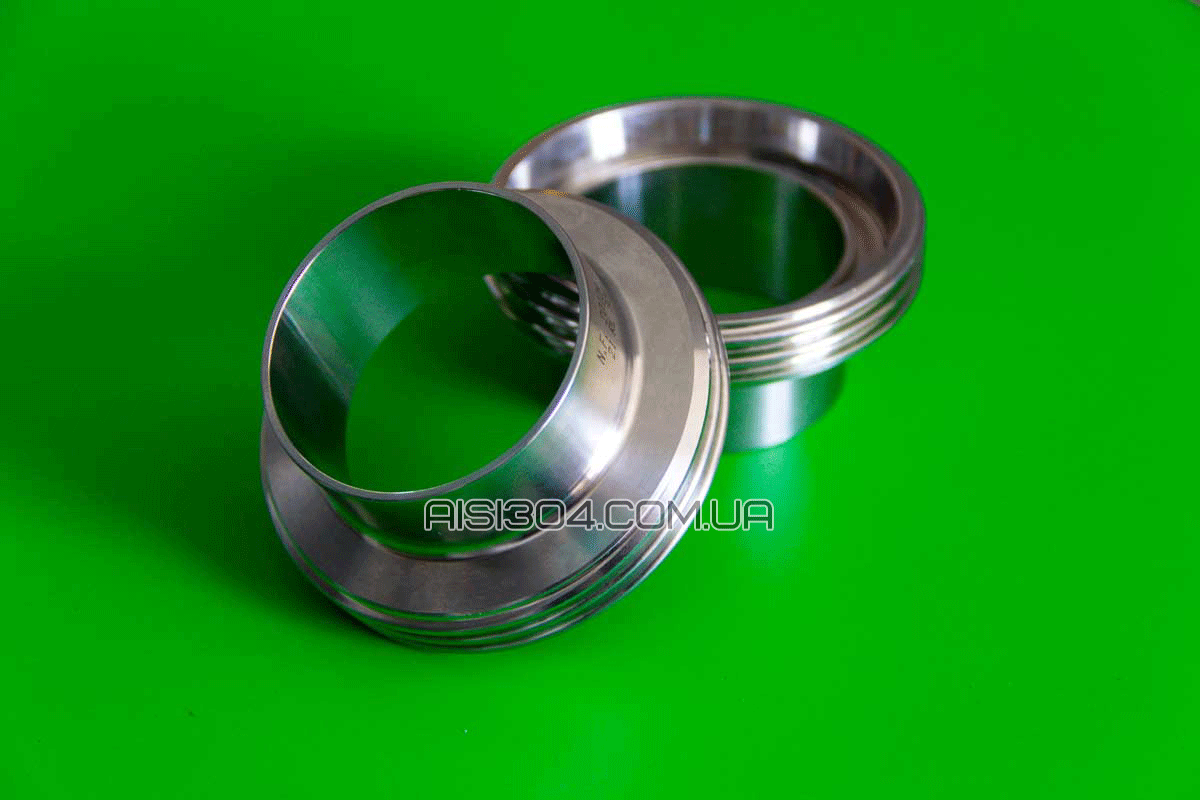

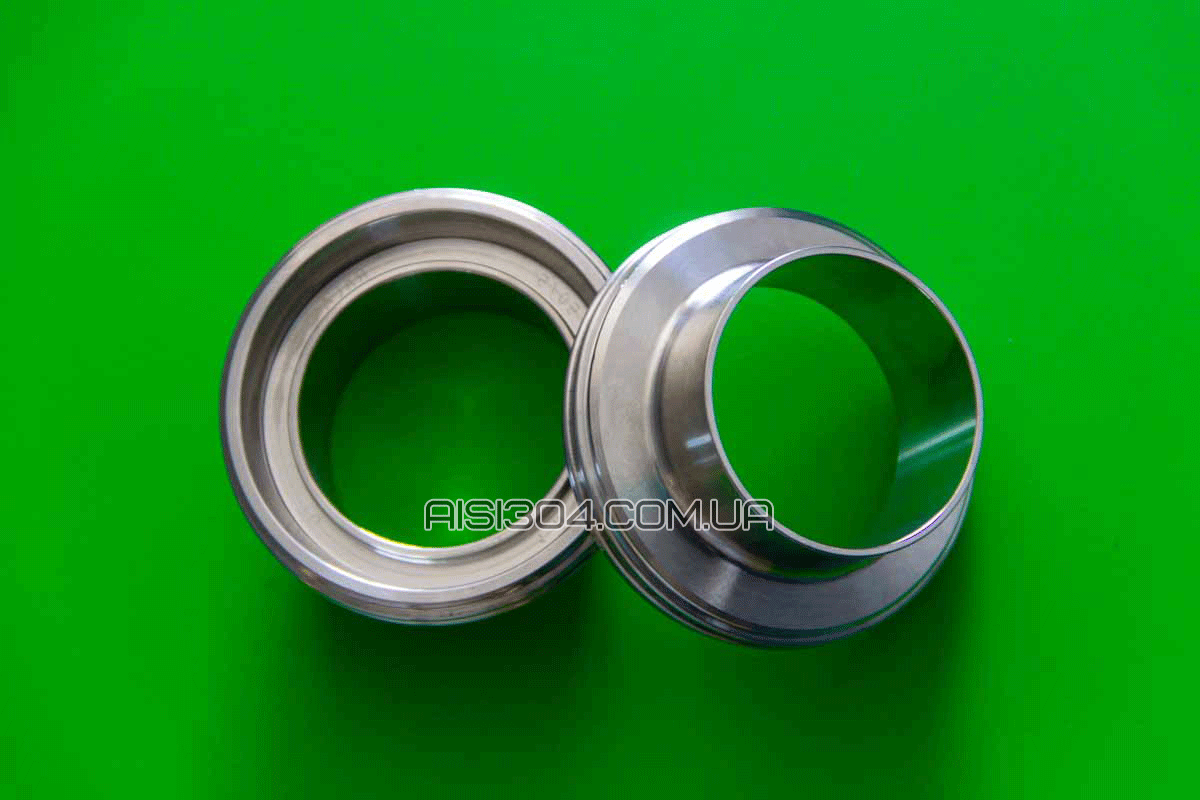

Штуцер резьбовой нержавеющий для муфты молочной

Штуцер резьбовой из нержавеющей стали AISI 304 / AISI 316 – одна из составляющих частей муфты молочной нержавеющей в сборе. Благодаря данной муфте вы легко сможете соединить два отрезка трубы и потом точно также их рассоединить. Зачастую данное резьбовое соединение используют для присоединения насосов (насосного оборудования) к трубе или же пищевым шлангам. Если же присоединение будет к шлангу, то тогда необходимо будет использовать специальный переходник под шланг (он так и называется штуцер шланговый или просто «елочка»).

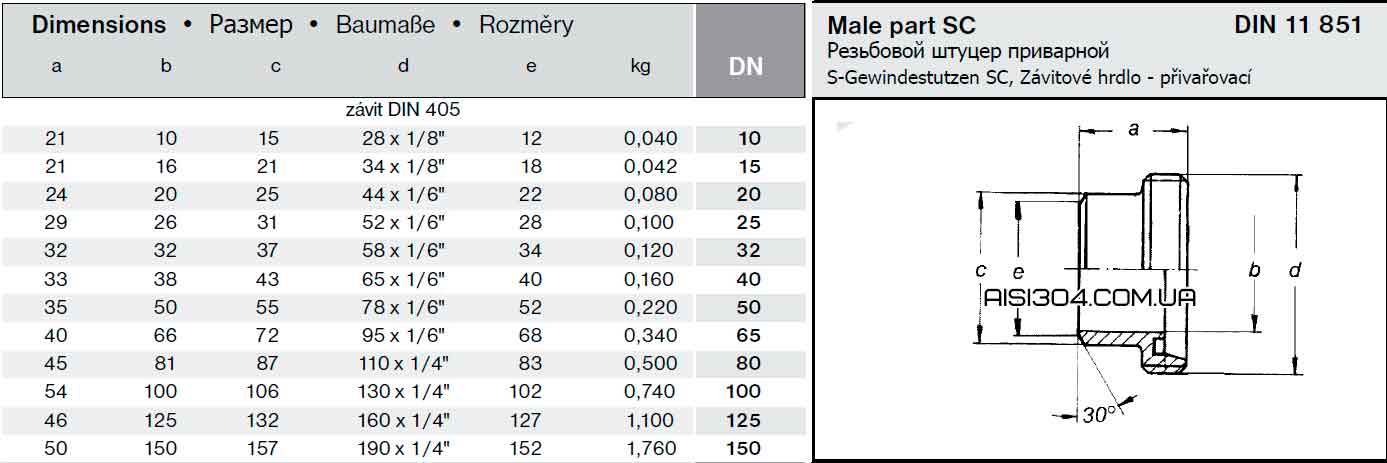

Штуцер резьбовой нержавеющий для муфты молочной

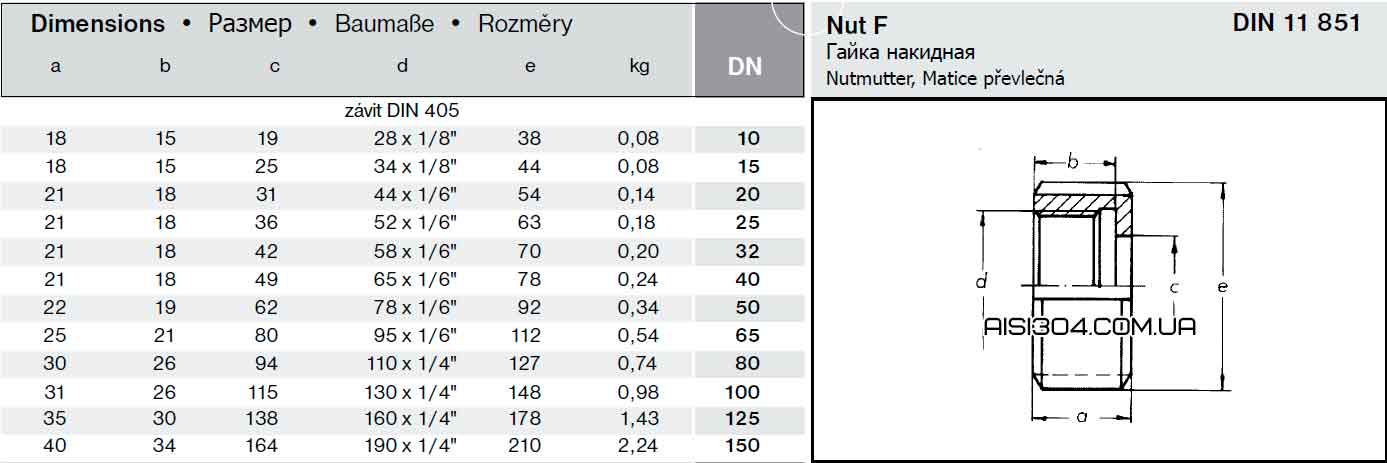

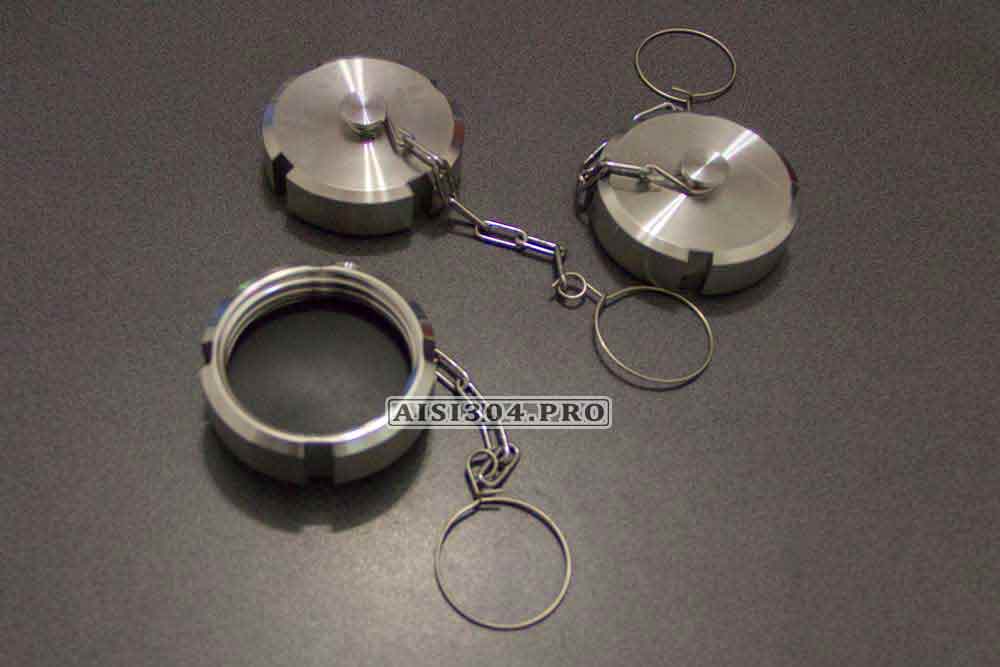

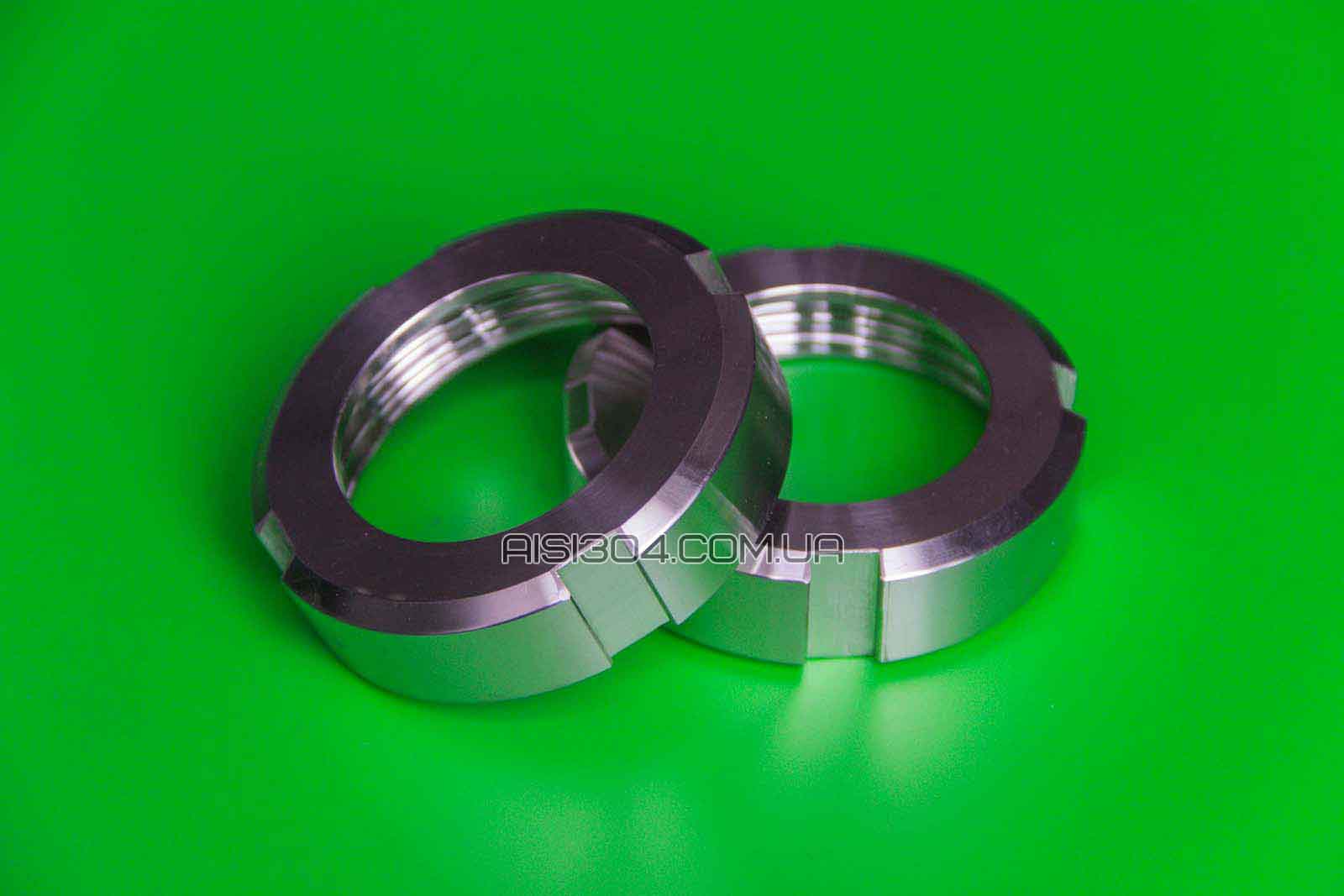

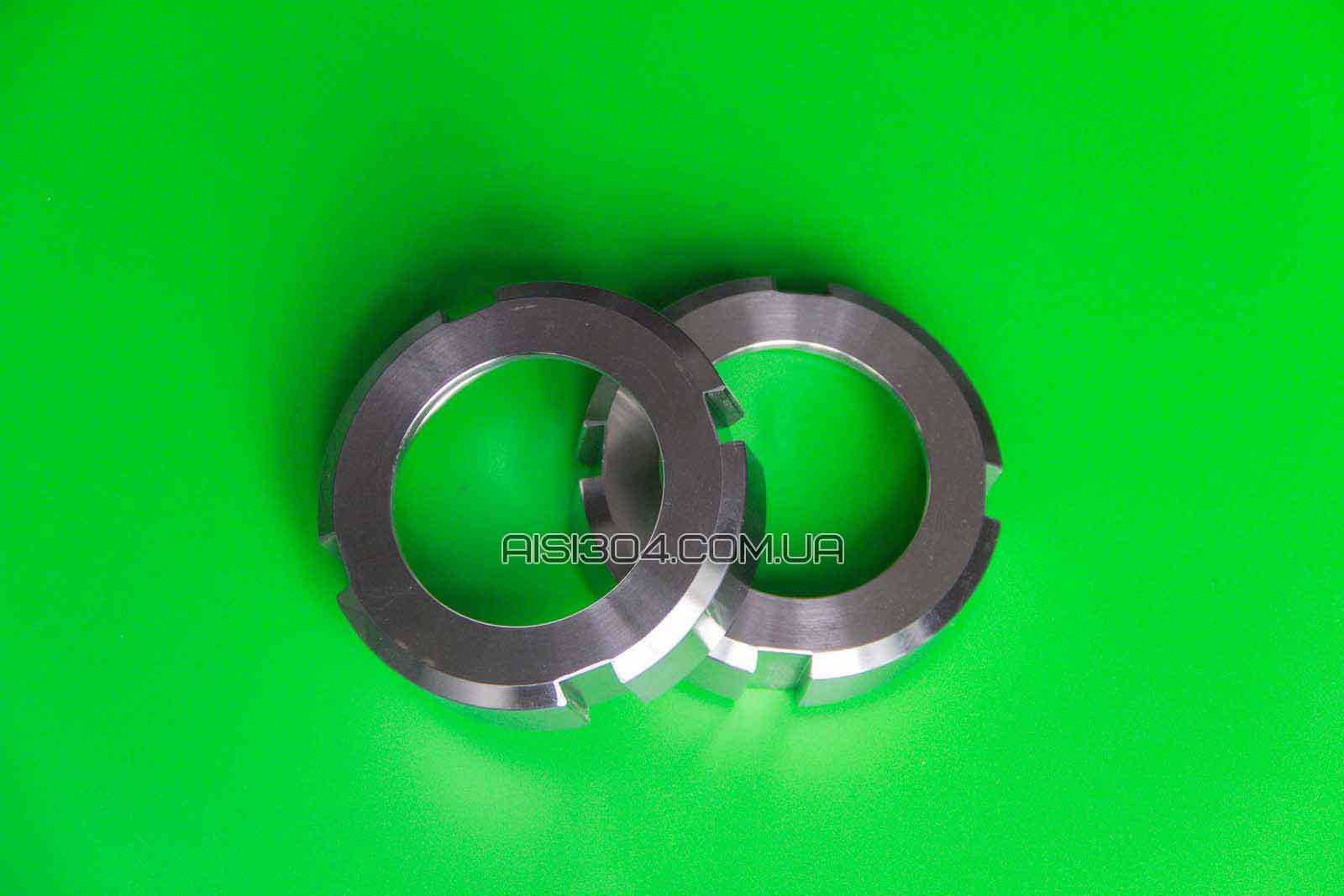

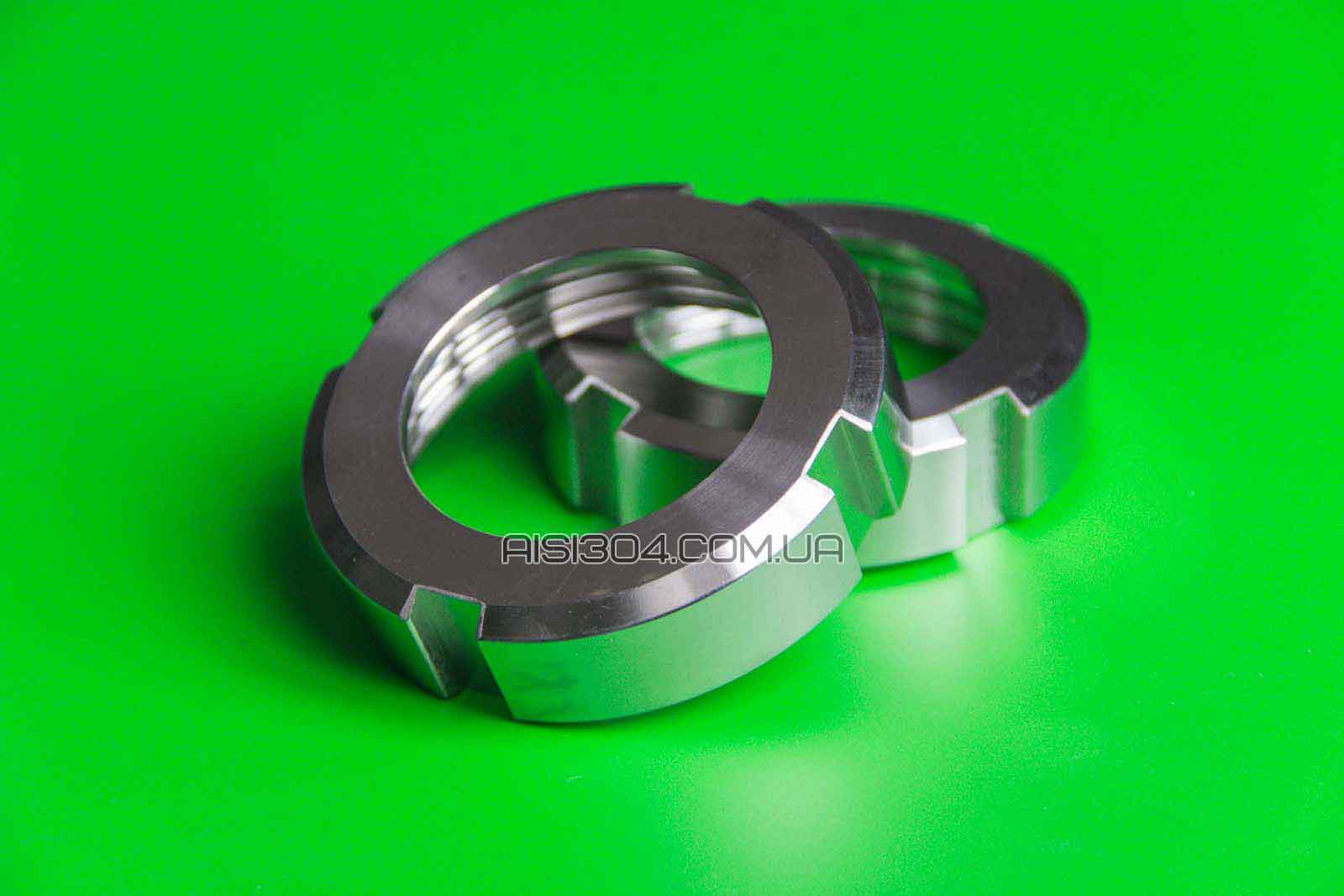

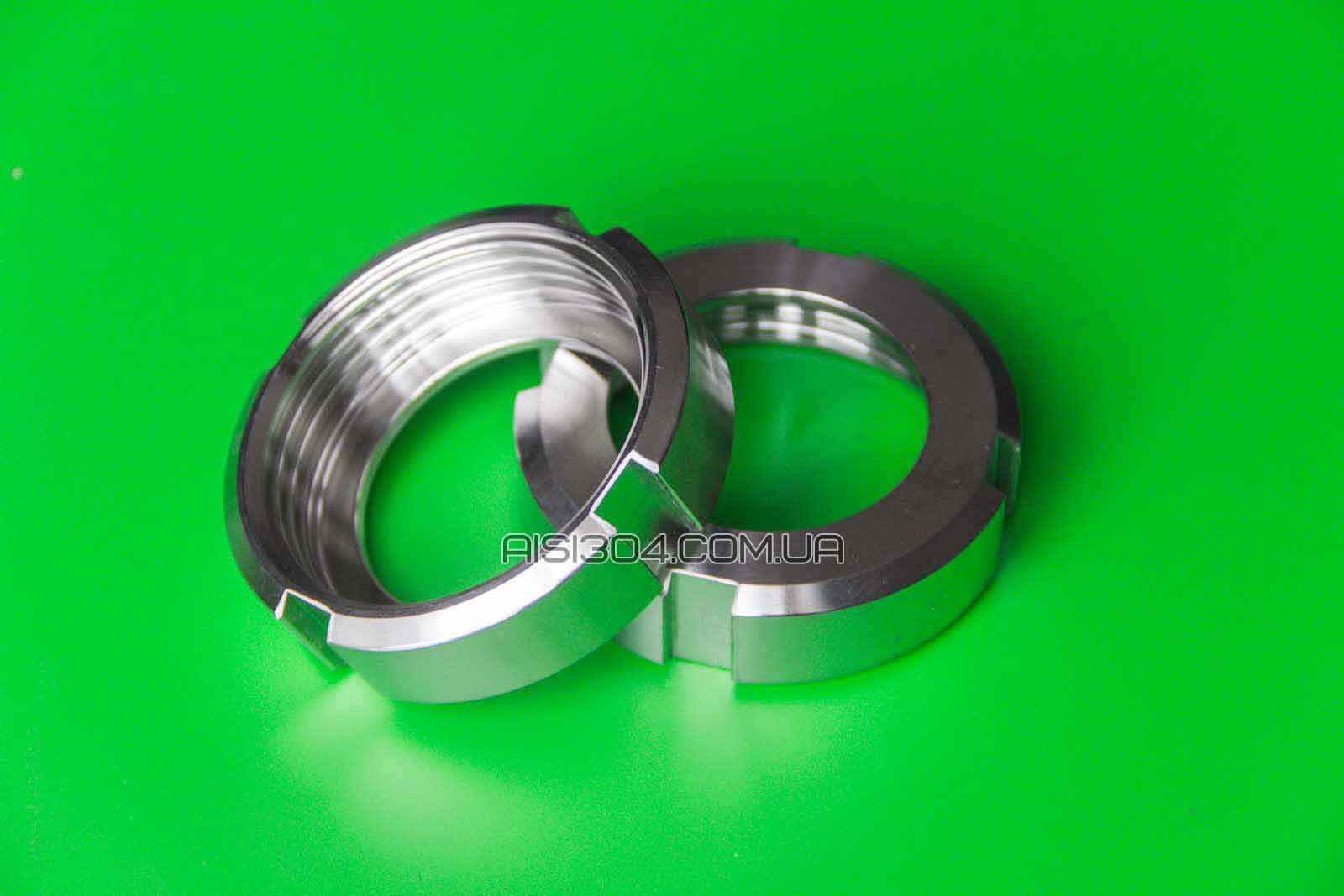

Гайка шлицевая нержавеющая

Гайка шлицевая из нержавеющей стали AISI304 – составляющая деталь молочной муфты в сборе. Чтобы соединить два участка трубопроводной системы вам понадобится разъемное соединение – это может быть либо муфта, либо кламп в сборе. Если вы все-таки остановите свой выбор на первом и решите купить резьбовое соединение нержавеющее (второе название муфты молочной), то компания Тринокс поможет выбрать подходящий размер данного изделия. Муфта состоит из четырех частей: штуцер конический, штуцер резьбовой, гайка шлицевая и уплотнение для муфты. На фотографиях ниже мы продемонстрируем каждую деталь в отдельности.

Гайка шлицевая нержавеющая

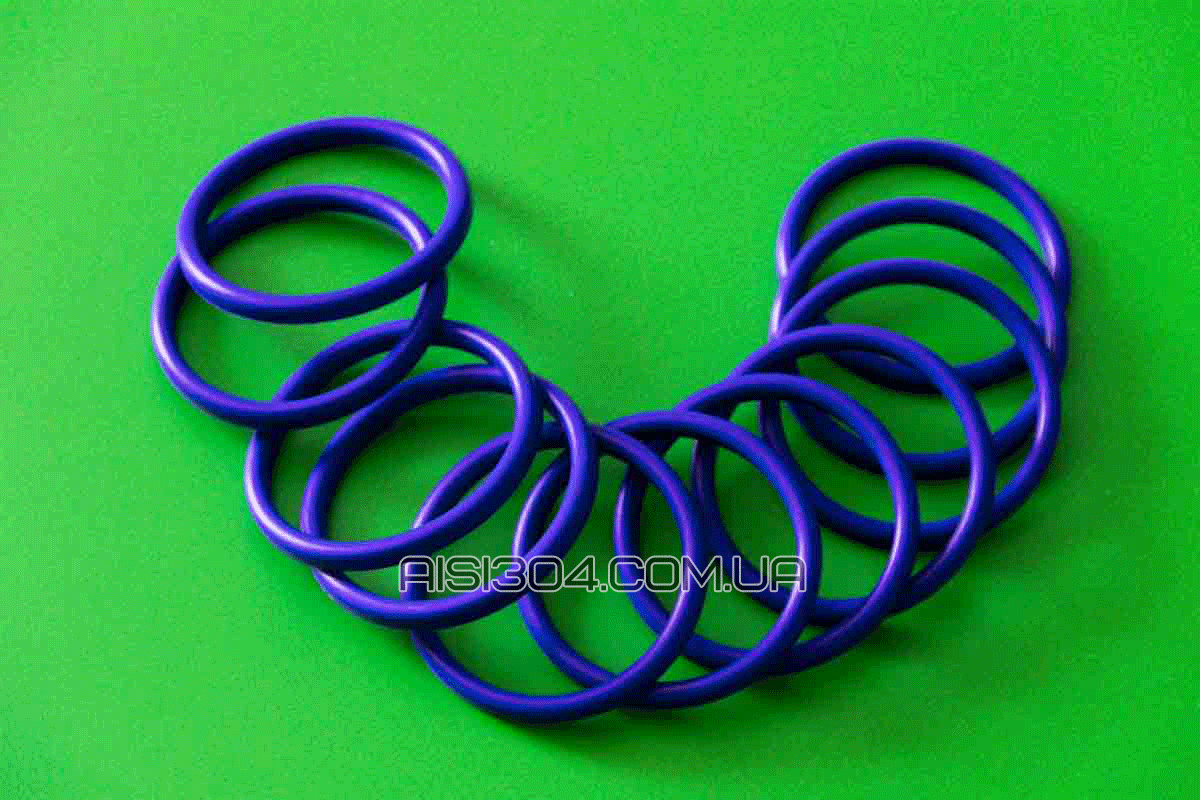

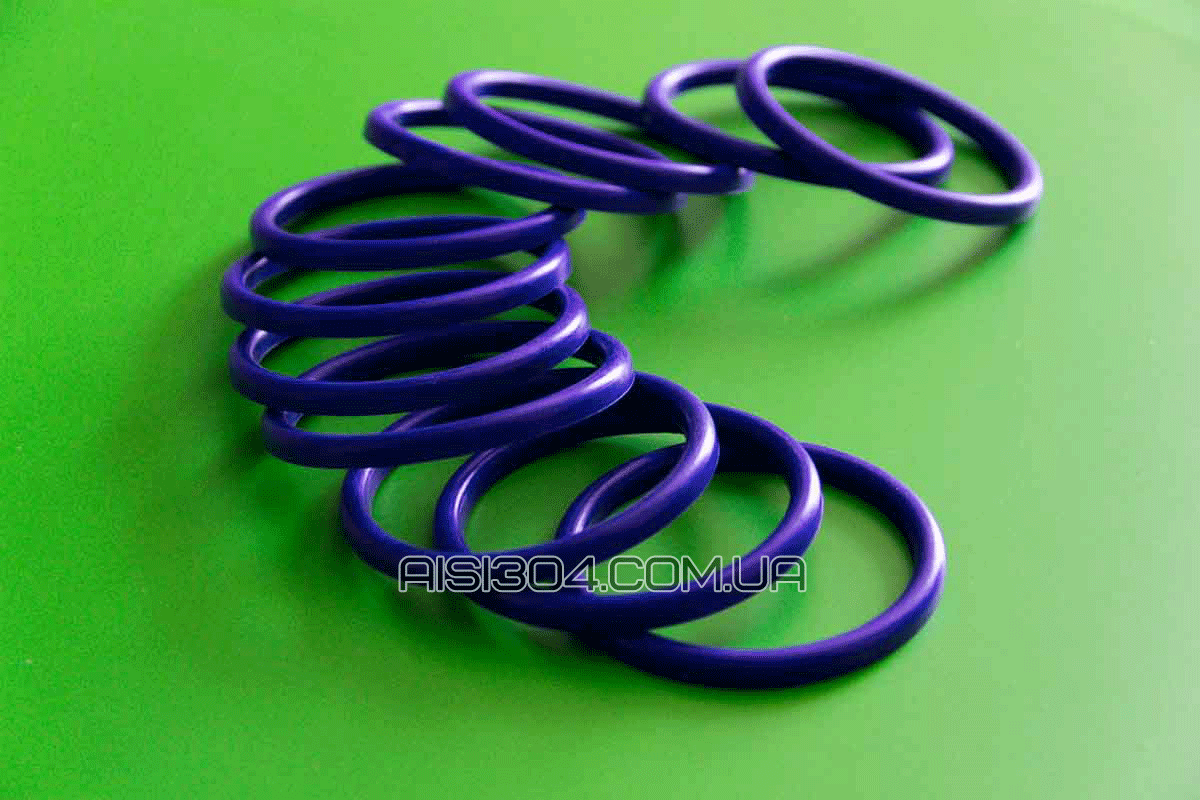

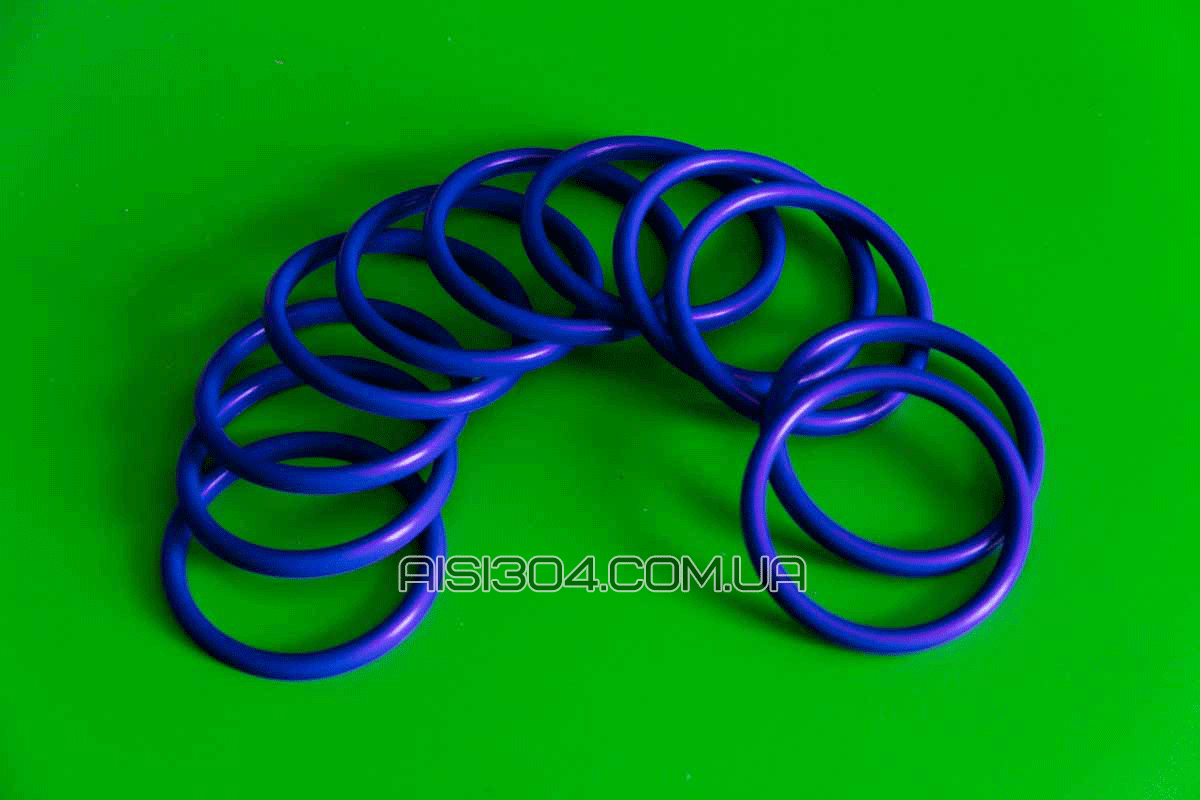

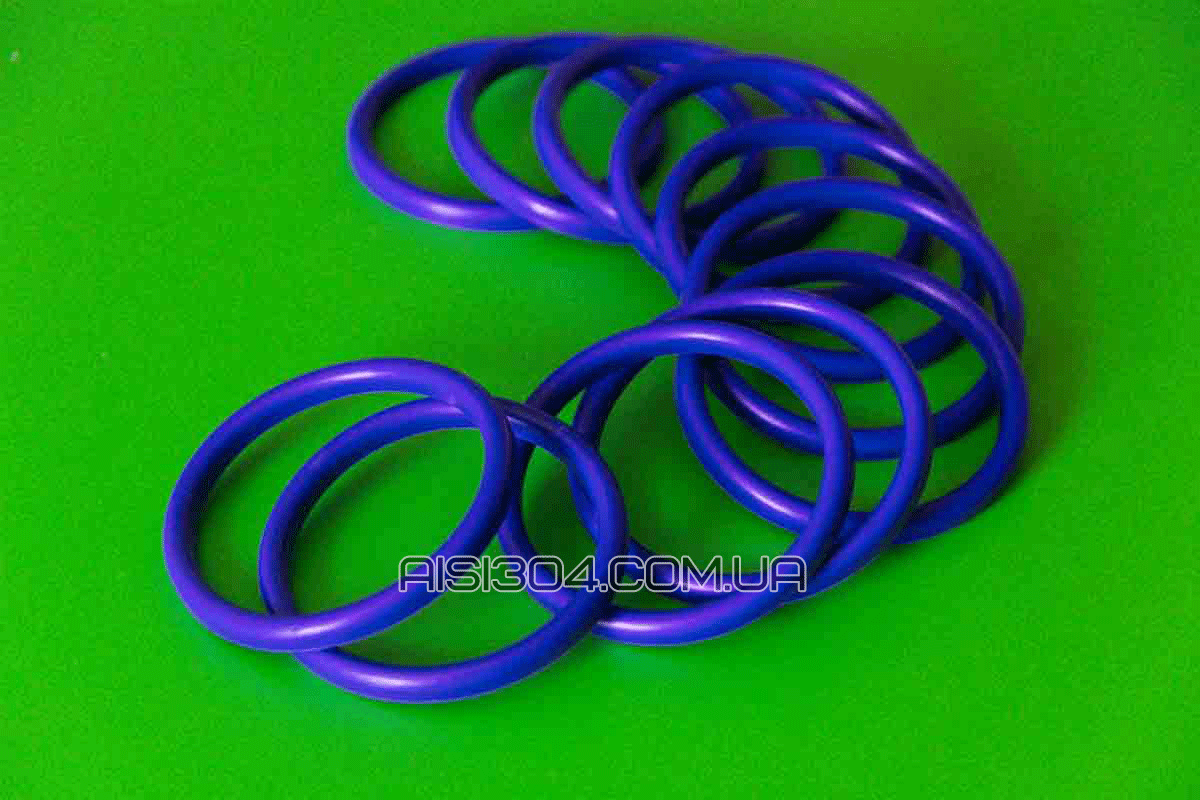

Уплотнение для резьбового сообщения нержавеющей

Не смотря на простоту самого изделия уплотнения в резьбовое соединение, данная деталь имеет несколько разновидностей. Самые популярные: ПЕРБУНАН (NBR)ЕПДМ (EPDM)ПТФЕ (PTFE).Самое важное, на что следует обращать внимание при выборе уплотнений, это на уровень устойчивости материала к агрессивным средам, сопротивление к стиранию, остаточную деформацию материала и температуре рабочей среды. Но в любом случае, наши специалисты с удовольствием помогут подобрать нужный материал уплотнений к резьбовым соединениям. По большому счету, муфта молочная выполняет функцию такую же как и фланцы нержавеющие, но только лишь без давления.

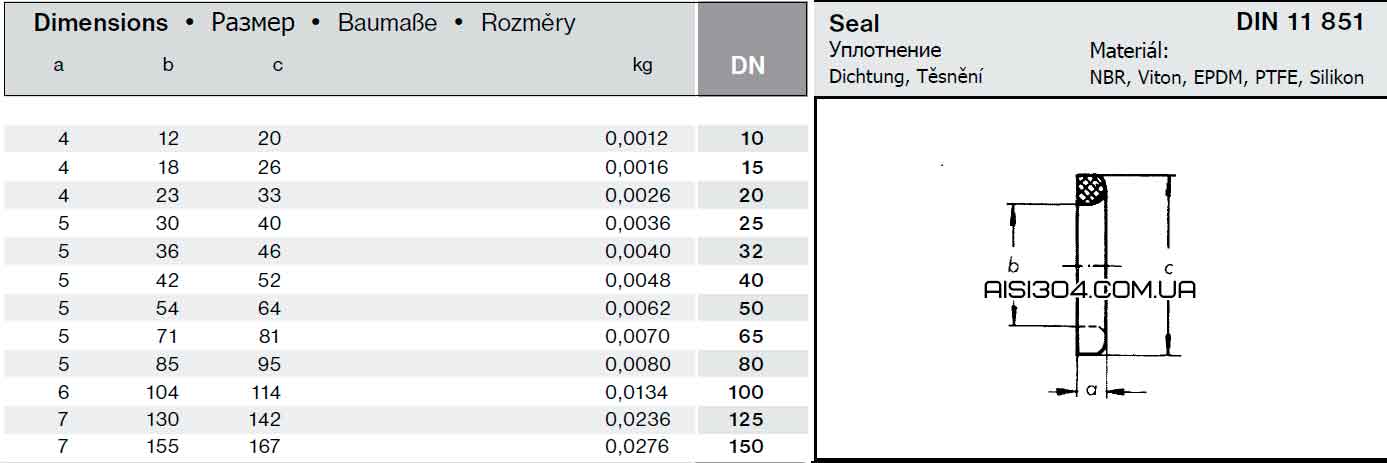

Уплотнение для резьбового сообщения нержавеющей

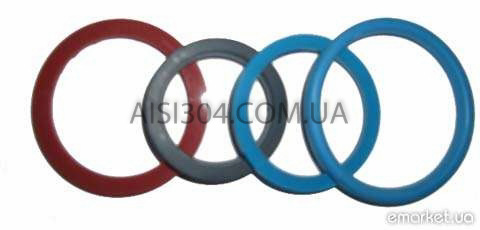

 mufta molochnaya 04

Характеристики эластомерных и термопластиковых материалов

Материал

NBR

EPDM

Витон

PTFE

Силикон

Температура

-25 +110°C

+40 +140°C

+20 +200°C

-35 +200°C

-130 +120°C

Кислота

Хорошо

Очень
хорошо

Очень
хорошо

Очень
хорошо

Не очень
хорошо

Щелочь

Приемлемо

Очень
хорошо

Нормально

Отлично

Не очень
хорошо

Жиры/
масла

Очень
хорошо

Неуд.*

Очень
хорошо

Отлично

Не очень
хорошо

Вкус

Хорошо

Хорошо

Хорошо

Отлично

Хорошо

Запах

Хорошо

Хорошо

Хорошо

Отлично

Хорошо

Сопротивление
истранию

Отлично

Хорошо

Хорошо

Удовлетв.

Хорошо

Ост. деформ.
при сжатии

Хорошо

Удовлетв.

Очень
хорошо

Хол.
поток

Очень хорошо



Где используют молочную муфту нержавеющую?

Резьбовое соединение нержавеющее используют на предприятиях фармацевтических, молочных, консервных, пищевых и прочих. Муфты молочные позволяют присоединять практически любые детали трубопровода, насосы и трубу.

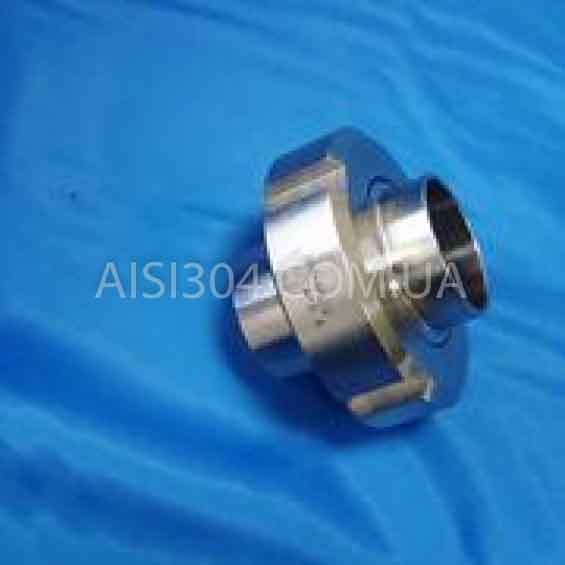

mufta molochnaya 05

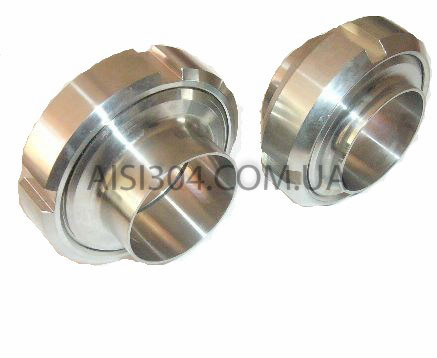

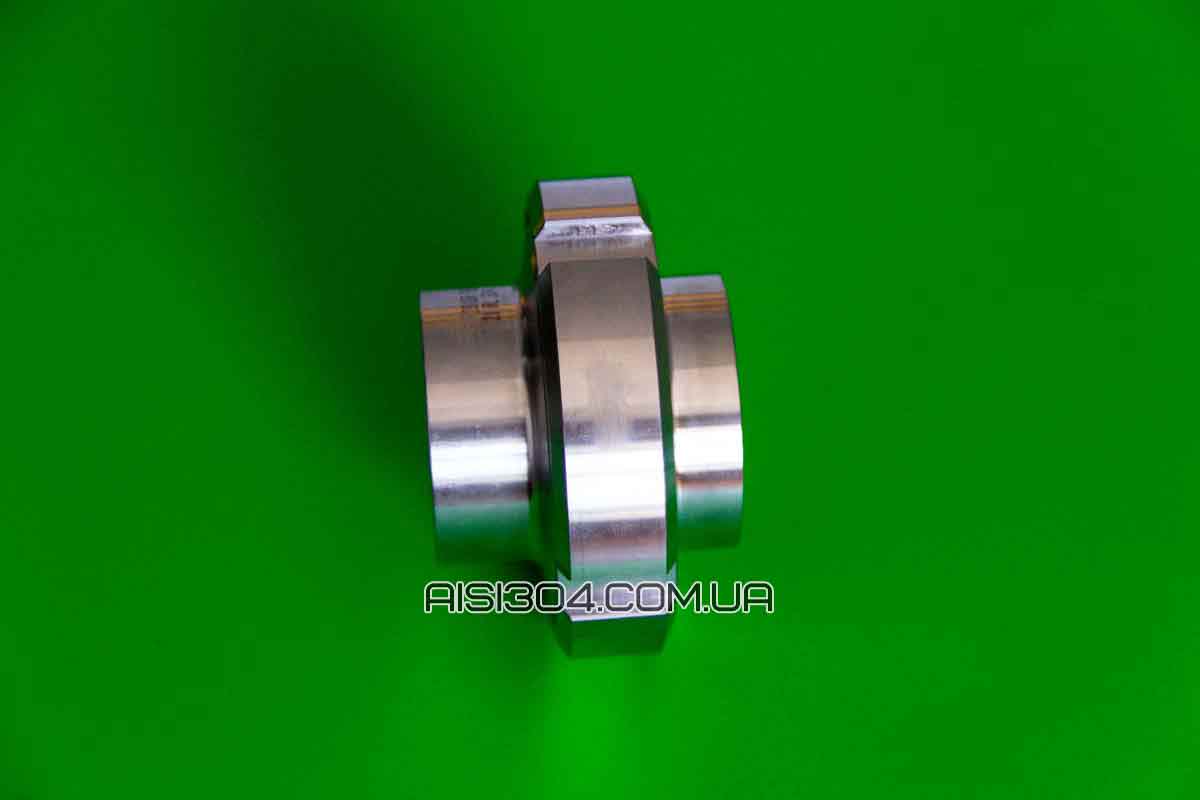

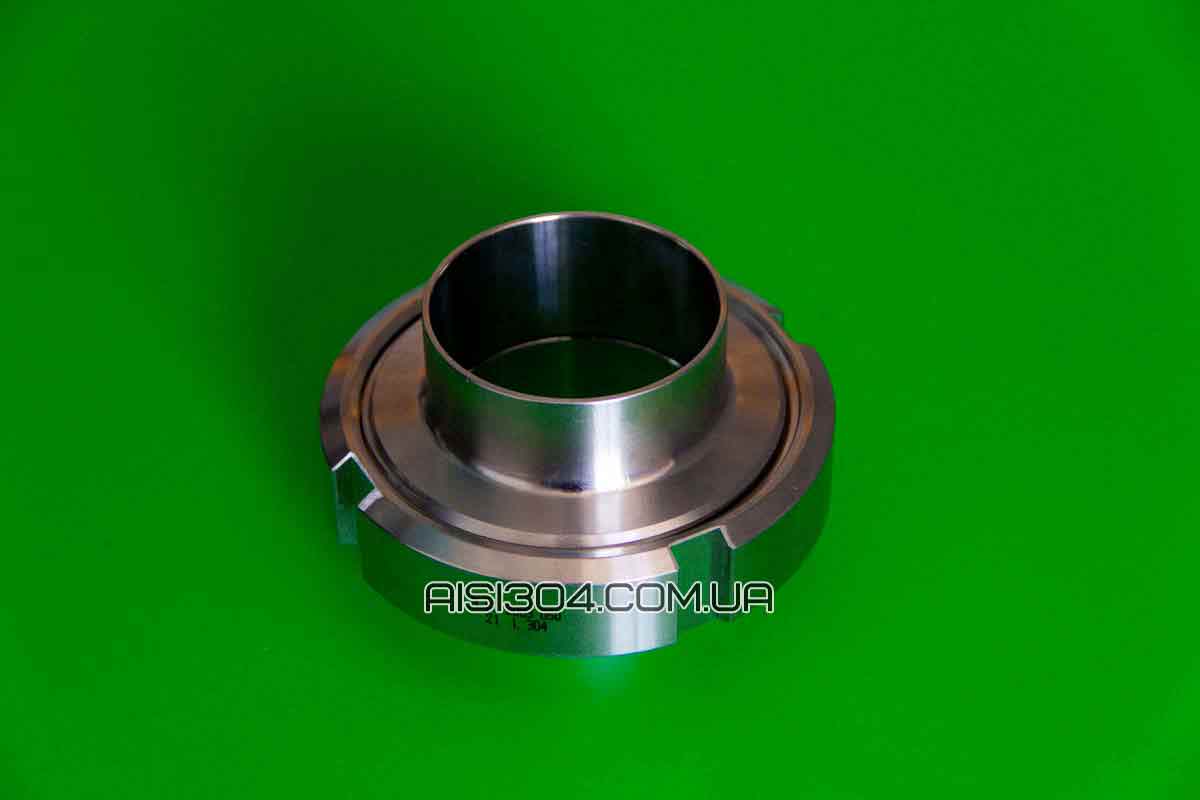

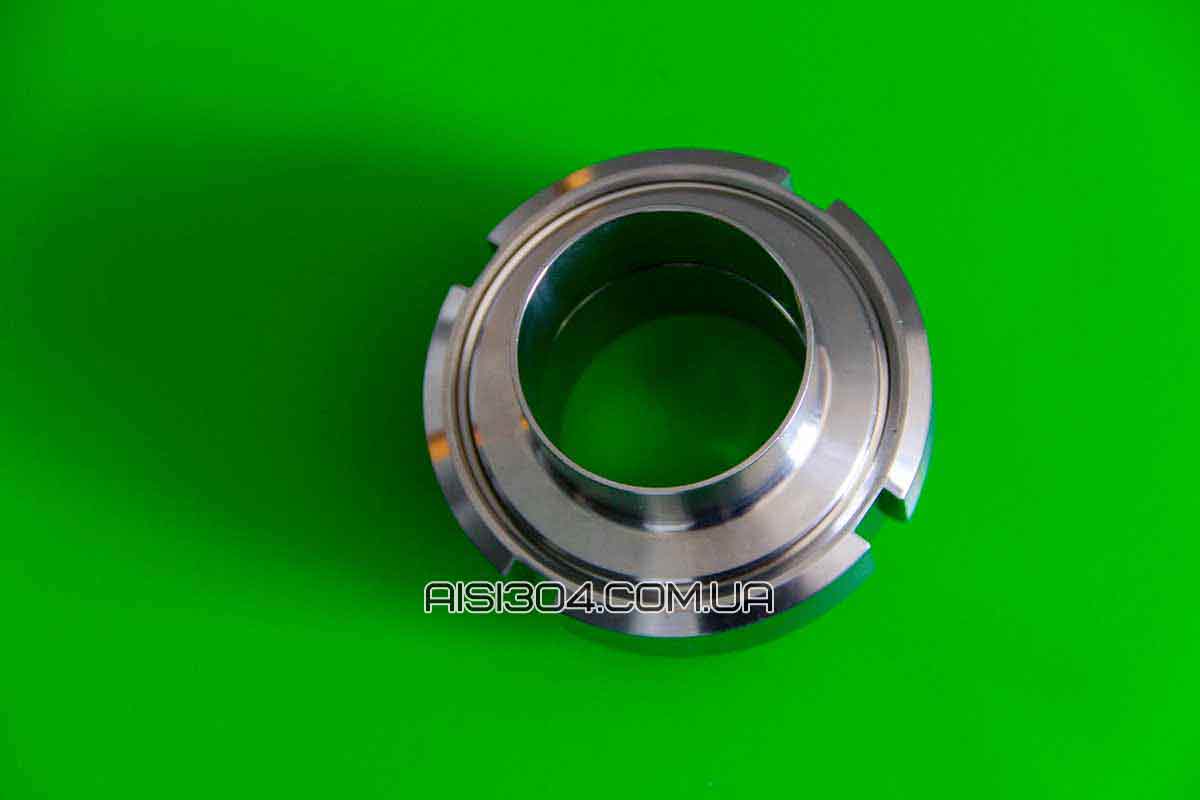

Муфта молочная из пищевой нержавейки: фото

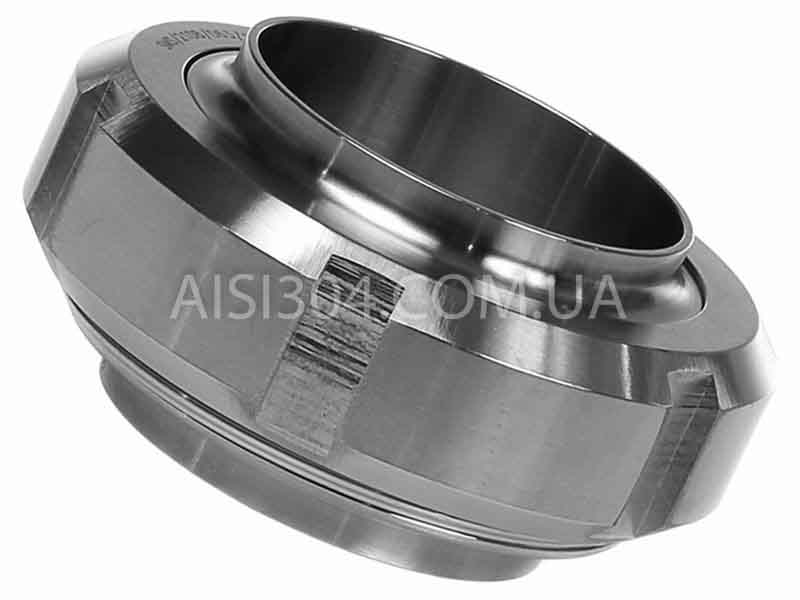

mufta molochnaya 06



mufta molochnaya 08



mufta molochnaya 07

Муфта молочная из нержавеющей стали (штуцер. гайка, уплотнение): видео
