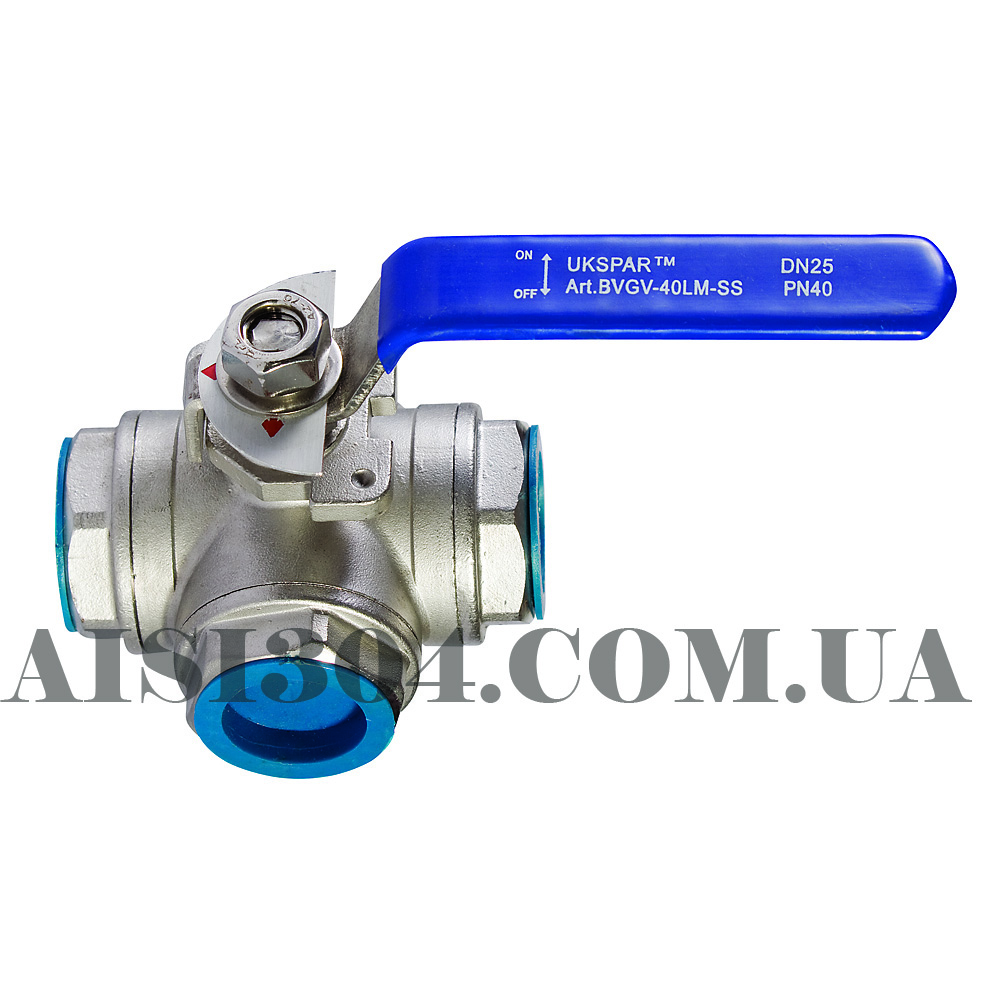

Кран шаровый трехходовой нержавеющий Г и Т образный
Кран шаровой 3-х ходовой нержавеющий может быть полно проходным и неполно проходным. Под данный кран мы можем подобрать пневмопривод и электропривод. Но это уже под индивидуальный заказ.

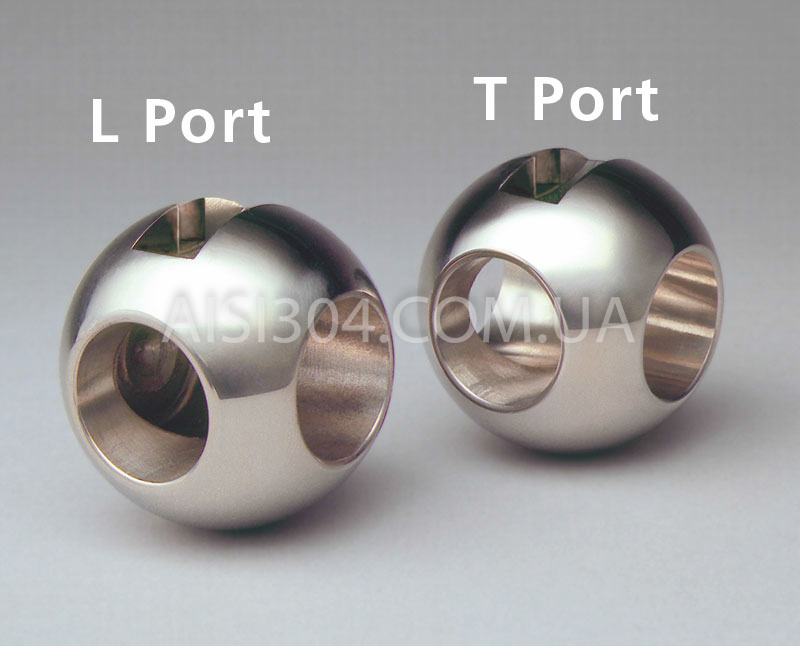

Сегодня мы постараемся объяснить, как работает и чем отличается кран трехходовой Г-порт и Т-порт. Ниже приведены наглядные картинки, на которых видно, как именно протекает жидкость внутри крана при открытом и закрытом положении. Размеры, которые мы предлагаем, начинаются от Ду 1/4" и заканчиваются Ду 2". Весь ассортимент будет описан ниже.
ПРМЕНЕНИЕ
Кран трехходовой из нержавеющей стали может использоваться в системах водоснабжения, теплоснабжения, для пара, для химического производства, для пищевого производства (молоко, пиво, спирт и прочее) и многое другое. В любом случае, все зависит от материала уплотнения, который находится в кране. Таблицу с уплотнениями и их применением также укажем ниже.
Контакты
Кран шаровой трехходовой нержавеющий Т и Г порт: видео
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Максимально рабочее давление |
40 бар |
Максимальная рабочая температура |
200 °С |
Максимальная допустимая температура |
230 °С |

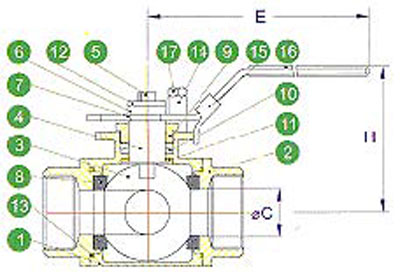

1. Корпус |
07X18H10Г2С2М2Л |
2. Кремежное кольцо |
07X18H10Г2C2M2Л |
3. Шар |
08Х17Н13М2 |
4. Шток |
08Х17Н13М2 |
5. Болт |
07Х18Н10 |
6. Кольцо |
07Х18Н10 |
7. Рукоятка |
07Х18Н10 |
8. Седло |
PTFE |
9. Гайка штока |
07Х18Н10 |
10. Уплотнение штока |
PTFE |
11. Уплотнение |
PTFE |
12. Шайба |
07Х18Н10 |
13. Уплотнение |
PTFE |
14. Упор |
07Х18Н10 |
15. Замок |
07Х18Н10 |
16. Чехол рукоятки |
Винил |
17. Стопорный болт |
07Х18Н10 |

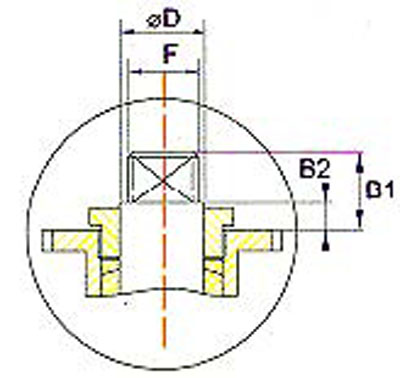

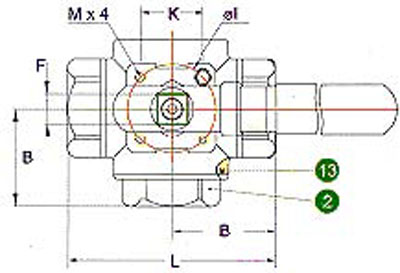

Размеры составных частей крана
| DN | B | B1 | B2 | Ø C | Ø D | E | F | H | Ø I | K | L | M | Фланец | Вес |
| 8 | 34 | 11 | 6 | 11 | 12 | 106 | 9 | 58 | 42 | 30 | 68 | М5 | F04 | 0.6 |
| 10 | 34 | 11 | 6 | 11 | 12 | 106 | 9 | 58 | 42 | 30 | 68 | М5 | F04 | 0.6 |
| 15 | 38 | 11 | 6 | 13 | 12 | 138 | 9 | 61 | 42 | 30 | 75 | М5 | F04 | 0.7 |
| 20 | 43 | 13 | 6 | 16 | 15 | 138 | 11 | 74 | 50 | 35 | 86 | М6 | F05 | 01.01 |
| 25 | 52 | 19 | 8 | 20 | 15 | 162 | 11 | 81 | 50 | 35 | 103 | М6 | F05 | 01.75 |
| 32 | 58 | 23 | 8 | 25 | 15 | 162 | 11 | 88 | 50 | 35 | 115 | М6 | F05 | 02.42 |
| 40 | 63 | 24 | 9 | 32 | 15 | 220 | 11 | 104 | 70 | 50 | 125 | М8 | F07 | 03.03 |
| 50 | 73 | 25 | 9 | 38 | 19 | 220 | 14 | 110 | 70 | 50 | 146 | М8 | F 07 | 05.45 |

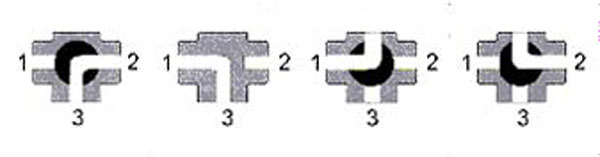

Кран шаровый трехходовой нержавеющий Г-образный

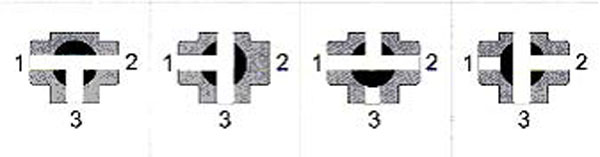

Кран шаровый трехходовой нержавеющий Т-образный

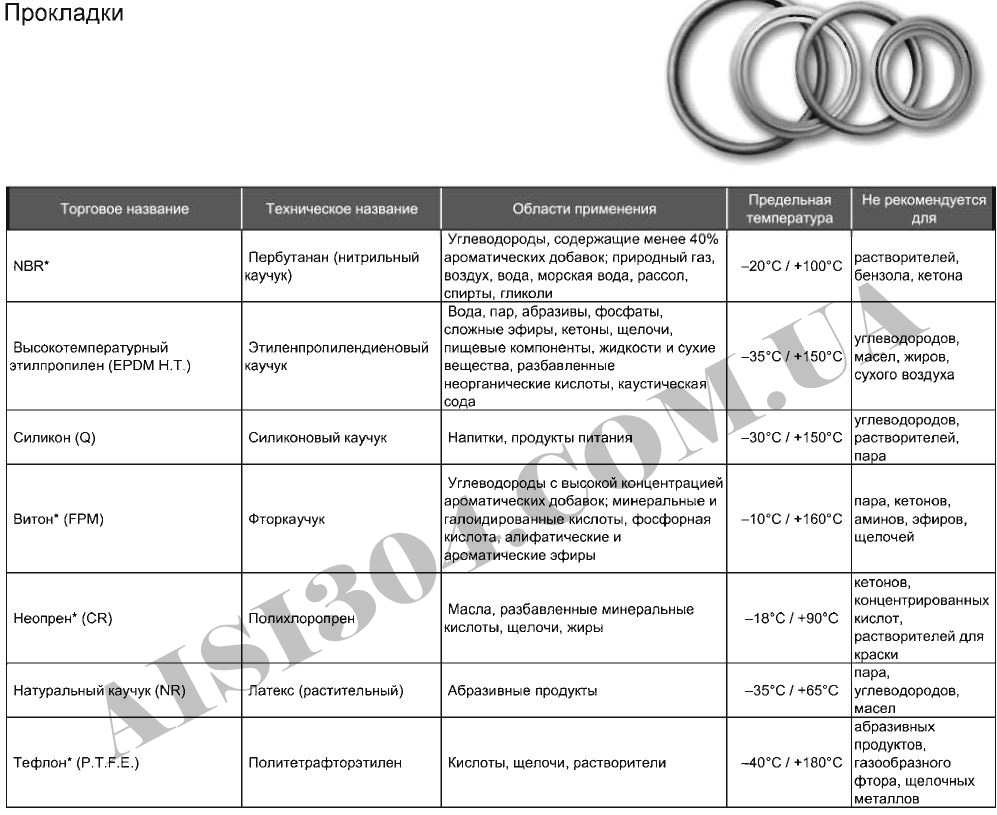

Уплотнение в кран / муфту / затвор / кламп - химический состав.
