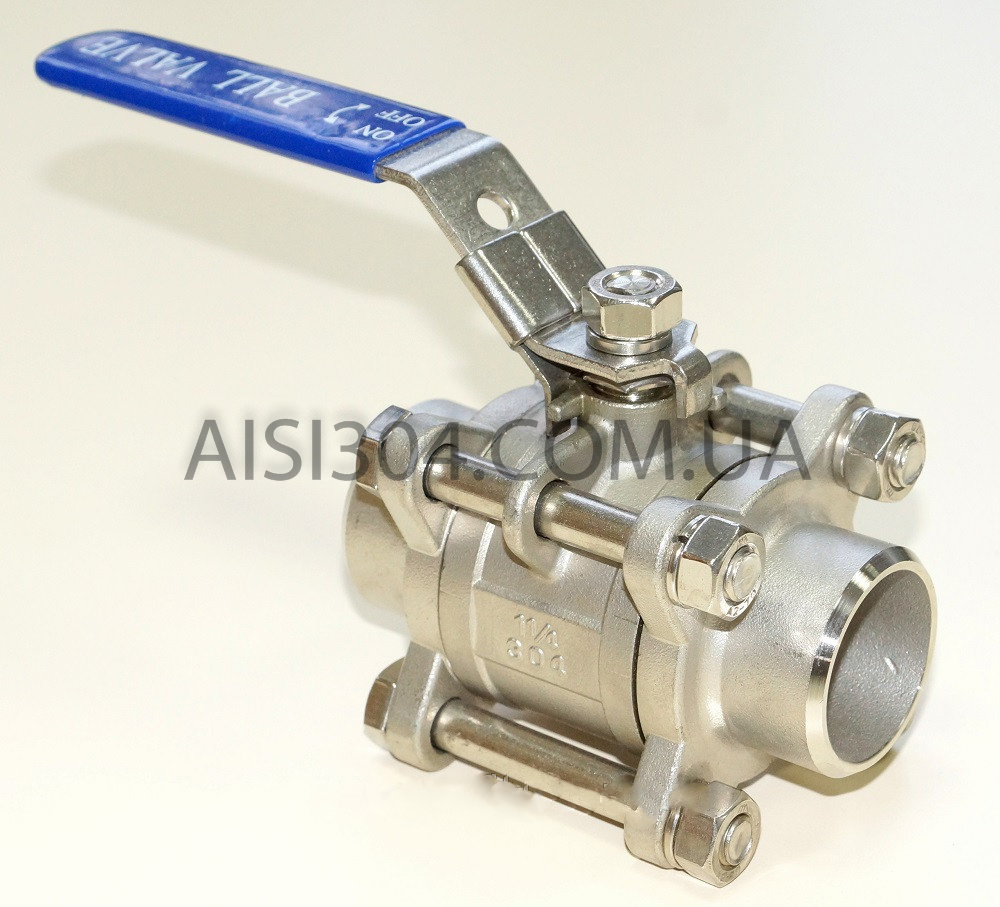

Кран шаровой трёхсоставной приварной нержавеющий AISI 304
Кран шаровой приварной нержавеющий – вид запорно-регулирующей арматуры, который перекрывает или же регулирует поток жидкости на отдельных участках трубопровода.
Краны трехсоставные приварной нержавеющие нашей компании используются для перекрытия потока. Один из главных частей шарового крана является нержавеющий гладкий шар.
Благодаря отличному качеству присоединения корпуса крана и самого шара при закрытом положении не возникает, каких бы то ни было протеканий жидкости. При данном производстве не используются уплотнения, дабы избежать неприятностей в экстренных ситуациях. Так как данные краны нержавеющие могут использоваться в различных целях в зависимости от температуры и степени использования рабочей среды, мы можем предоставить вам на выбор краны как марки стали AISI 304 , так и AISI 316.
Качественная ручка обеспечит свободное открытие и закрытие крана нержавеющего. Приварные краны прослужат вам довольно долго имея большие характеристики при своих небольших габаритах.
Рукоятка имеет только два положения : открыто и закрыто.

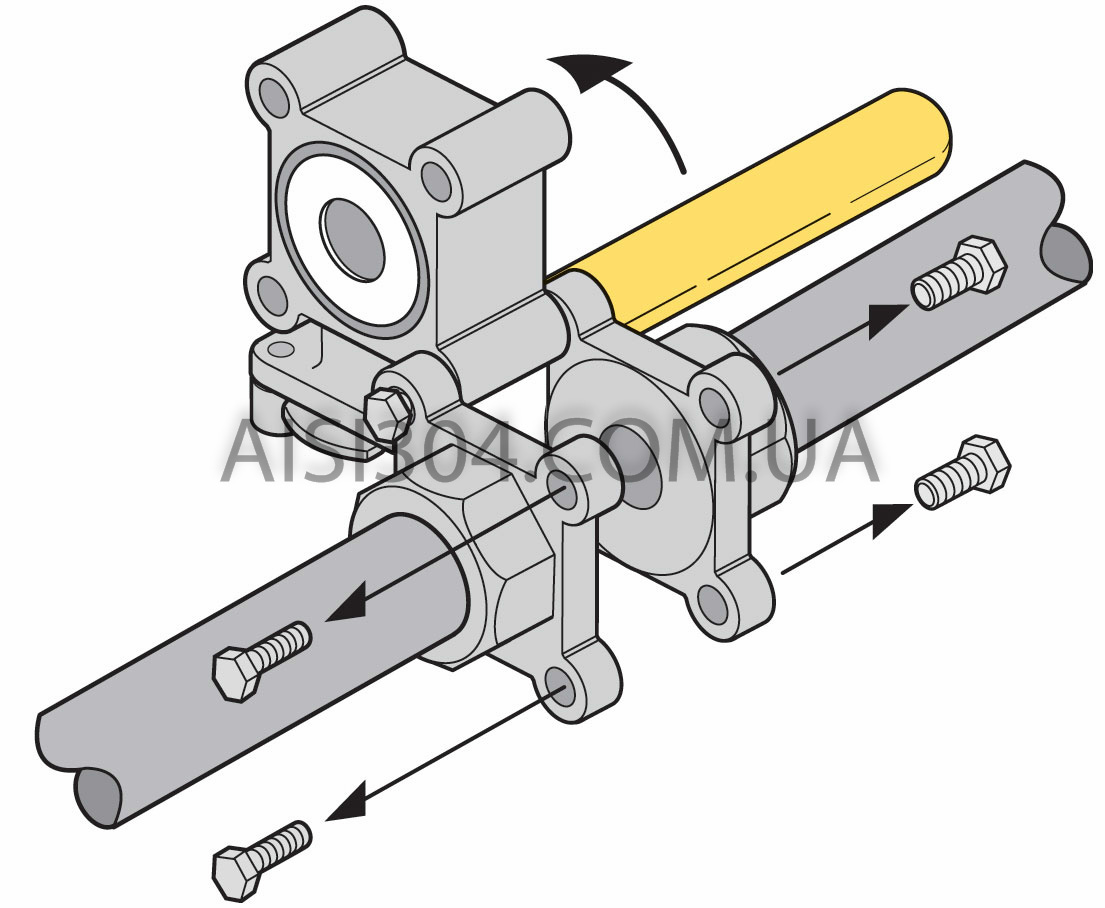

Использование кранов шаровых нержавеющих трехсоставных имеет широкую область применения – от стандартного бытового водопровода до сложнейших крайне уникальных производственных процессов. В своей степени простая конструкция шарового крана трехсоставного уменьшает его вес и соответственно нагрузку на непосредственно трубопровод. В некоторых кранах присутствует фиксатор для остановки ручки в удобном положении. Так, зафиксированная ручка в нужном положении предотвратит вмешательство крана в рабочий процесс. За счет своей конструкции кран можно ремонтировать без его демонтажа. Так сохранится износ резьбы и останется прежняя герметичность.
Конструкция

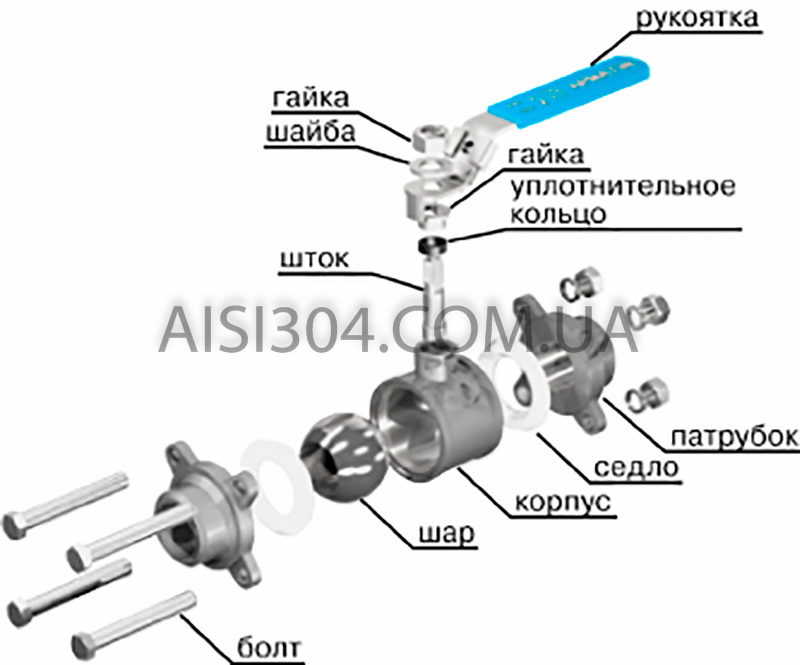

Ниже предоставляем вашему вниманию фотографию, как устроен кран шаровый нержавеющий AISI304 / AISI316.

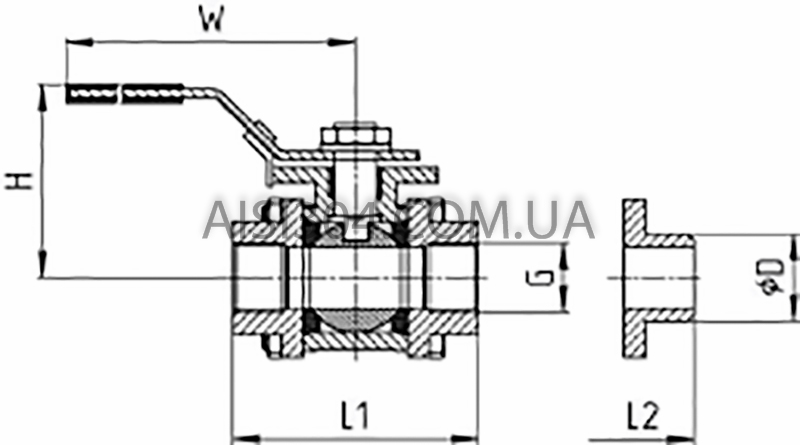

Также можете просмотреть чертеж крана шарового трехсоставного приварного нержавеющиего.
Таблица с размерами кран шаровой трехсоставной приварной нержавеющий AISI304 / AISI316.
|
Размеры, мм |
|
|||||||||
DN, мм |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L1, мм |
65 |
65 |
75 |
85 |
95 |
115 |
135 |
180 |
200 |
230 |
|
H, мм |
62 |
62 |
66 |
77 |
80 |
91 |
98 |
138 |
149 |
175 |
|
W, мм |
123 |
123 |
123 |
153 |
153 |
183 |
183 |
246 |
246 |
246 |
|
D, мм |
16 |
21 |
26 |
33 |
42 |
47 |
60 |
76 |
89 |
115 |
Рабочая среда использования:
• Температура рабочей среды до +200°С;
• химическое сырье;
• растворители;
• нефтепродукты
• бензин;
• топливом;
• мазут;
• вода с содержанием красок и растворителей, извести и пр;
• вода с высоким содержанием химических загрязнителей, ржавчины;
• вода с содержанием этиленгликоля, пропиленгликоля и пр. температурой от -30°С до +120°С;
• морская (соленая) вода, как чистая, так и с содержанием твердых частиц;
• дистиллированная вода;
• прочее.

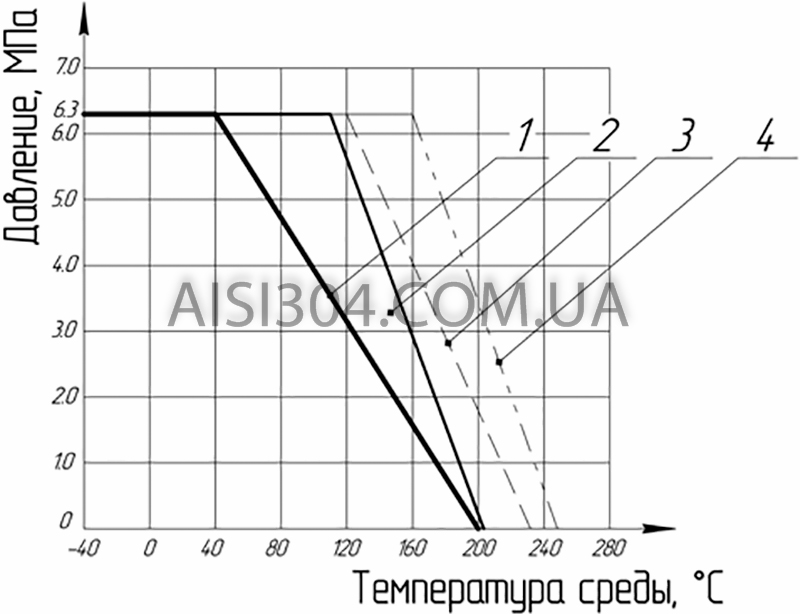

График зависимости рабочего давления от температуры среды.
DN 10-100
1.Фторопласт.
2.Стеклонаполненный фторопласт.
3.Композиция фторопласта с содержанием из стекла и графита.
4.Фторопласт с содержанием металлического порошка.
Как выбрать и купить кран нержавеющий разборной под сварку: видео
