Диоптр гаечный нержавеющий (смотровое окно) AISI 304
Размер 25 - 150
Стандарт DIN
Материал AISI 304 (1.4301)
Стекло для диоптра PYREX
Уплотнение
для диоптра Силикон
Поверхность Ra ≤ 0,8 µm (Ra ≤ 32µin)
Температура рабочая 130°C
Температура
кратковременная 160°C
Давление 10 атм. макс.
Диоптр плоский нержавеющий (диоптр гаечный) – деталь емкостного оборудования для визуального контроля рабочего процесса производства пищевых продуктов (молока, вина, пива, спирта и прочего).
Выделяют два вида диоптров из нержавеющей стали – трубный и гаечный. Про трубный мы писали уже ранее в этой статье , а вот про плоский расскажем сегодня.
В пищевой промышленности есть необходимость контроля за продуктом, который находится на стадии производства. Это необходимо для того, чтобы в случае чего заранее предотвратить прочу всей партии и остановить изготовлении на ранней стадии.
Смотровое стекло представляет собой деталь, которая состоит из гайки шлицевой, штуцера резьбового, уплотнения и стекла.
Область применения диоптра плоского
В большинстве своем случаев диоптр гаечный нержавеющий приваривают к крышке люка, который расположен на емкости. В редких случаях его приваривают непосредственно к самой емкости. Благодаря этому рабочие могут контролировать заполнение бака, цвет изготавливаемого продукта или же его мутность. При необходимости, мы можем оснастить диоптр подсветкой, для большего удобства, но цена такого готового изделия будет на порядок выше.
Если же у Вас нет возможности вварить смотровое окно в люк нержавеющий, то тогда советуем использовать диоптр трубный , который присоединяется к трубе (трубопроводной системе).

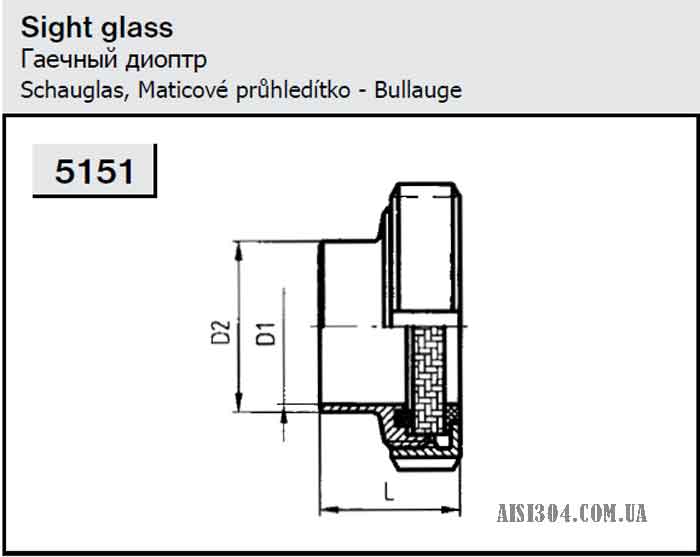

Таблица с размерами и технической характеристикой
Dn |
D1 |
D2 |
L |
kg |
20 |
20 |
25 |
30 |
0,300 |
25 |
26 |
31 |
36 |
0,350 |
32 |
32 |
37 |
39 |
0,420 |
40 |
38 |
43 |
42 |
0,530 |
50 |
50 |
55 |
45 |
0,726 |
65 |
66 |
72 |
50 |
1,110 |
80 |
81 |
87 |
55 |
1,590 |
100 |
100 |
106 |
65 |
2,380 |
125 |
125 |
132 |
55 |
3,570 |
150 |
150 |
157 |
60 |
5,400 |
