Кран шаровой межфланцевый нержавеющий AISI 304
Кран шаровой межфланцевый нержавеющий AISI 304 купить можете в Киеве. У нас на складе имеются размеры кранов нержавеющих от Ду 25 и до Ду 150 Pn16. Корпус крана, шар, метизы и прочие элементы выполнены из стали AISI 304, что придает ему большую прочность и надежность использования на долгие годы. Ниже приведена таблица и чертеж данного крана межфланцевого. Но если вам будет что-либо не понятно, то звоните или пишите нам, мы с удовольствием проконсультируем по всем техническим вопросам и если нужно, то скинем дополнительно каталоги и фотографии.

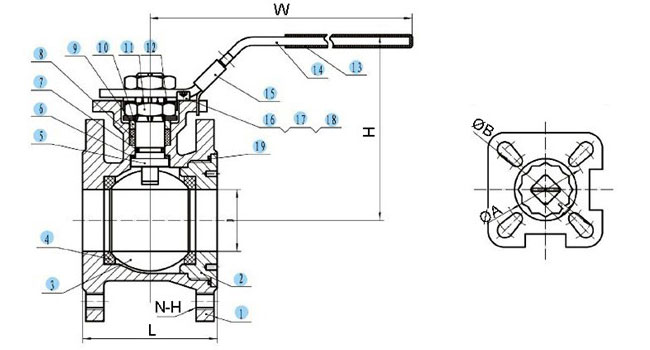

Таблица размеров крана шарового нержавеющего.
ITEM SIZE | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
D | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 94 |
P | 9 | 9 | 11 | 11 | 14 | 14 | 17 | 17 | 22 |
A | 32 | 32 | 40 | 40 | 50 | 50 | 70 | 70 | 102 |
B | 40 | 40 | 50 | 50 | 70 | 70 | 102 | 102 | 102 |
N | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 8 |
H | M12 | M12 | M12 | M16 | M16 | M16 | M16 | M16 | M16 |
W | 140 | 140 | 152 | 152 | 188 | 188 | 230 | 230 | 230 |
H | 78 | 84 | 93 | 105 | 112 | 120 | 145 | 155 | 189 |
L | 42 | 44 | 50 | 60 | 65 | 80 | 113 | 120 | 154 |
Список материалов крана шарового нержавеющего.
ITEM | DESIGNATION | MATERIAL |
1 | BODY | CF8/CF8M |
2 | CAP | CF8/CF8M |
3 | BALL | CF8/CF8M |
4 | SEAL | RPTFE |
5 | STEM | AISI304 |
6 | STEM PACKING | PTFE |
7 | O-RING | NBR |
8 | STEM SEAT | PTFE |
9 | GLAND | AISI304 |
10 | SPRING WASHER | SUS301 |
11 | NUT | AISI304 |
12 | WASHER | AISI304 |
13 | PLASTIC COVER | PLASTIC |
14 | HANDLE | AISI304 |
15 | LOCKING | AISI304 |
16 | BOLT | AISI304 |
17 | BOLT NUT | AISI304 |
18 | BOLT WASHER | AISI304 |
19 | BODY PACKING | PTFE |
